Портативный атомно-силовой микроскоп EZAFM

ezAFM – портативный атомно-силовой микроскоп

Новый атомно-силовой микроскоп ezAFM совмещает в себе прекрасные функциональные качества и невероятную доступность. Благодаря своим малым размерам, высокой стабильности и простоте использования идеально подходит для студенческих лабораторий, школ, нанотехнологических и фундаментальных исследований. С ezAFM абсолютно любое место может быстро превратиться в лабораторию.



build icon

Невероятно легко использовать

Не нужно быть экспертом. Посмотрите видео "Как начать..." и начинайте!



build icon

Исследования за 5 минут

Станцию можно везде носить с собой и развернуть для операций в течении 5 минут!



build icon

Поддержка

Есть сложности? Наши специалисты оказывают информационную поддержку.



Характеристики

Вариант сканера ezAFM120 ezAFM40 ezAFMAqua
(для жидкой среды)
Диапазон сканирования 120x120x40 мкм 40x40x4 мкм 40x40x4 мкм
XY разрешение

В зависимости от наконечника,

стандартно - 5 нм

В зависимости от наконечника,

стандартно - 2 нм

В зависимости от наконечника,

стандартно - 5 нм

Z разрешение 0.2 нм 0.02 нм 0.02 нм



Консоль: Стандартные коммерческие консоли с установочными пазами для юстировки лазера / детектора без юстировки.

Оптический микроскоп:

  • Встроенная USB-камера; 8 МП, разрешение 2 мкм
  • Поле зрения: 390 × 230 мкм
  • Пиксели камеры: 3264 × 2448
  • Опции скорости съемки видео: 30 кадров в секунду

Контроллер: 24-битные АЦП / ЦАП

Уровень шума: 65fm / √Hz

Обратная связь: цифровая, FPGA / DSP

Подключение: интерфейс USB

Размер образца: 10x10x5 мм (настраивается для неограниченного размера образца)

Режимы: динамические, контактные, MFM, LFM, динамические и силовые измерения

Лицензия на программное обеспечение: неограниченное количество пользователей и бесплатные обновления в течение всего срока службы.



Описание

EzAFM - это надежная и компактная система атомно-силовой микроскопии, которая позволяет получать изображения с высоким разрешением. EzAFM универсален и имеет множество применений в материаловедении, биологии, химии, физике, промышленных и аэрокосмических исследованиях. В то время как простота использования и цены делают его идеальным для учебных лабораторий средней школы и университетов, возможности и производительность ezAFM привлекли более продвинутых пользователей из некоторых наиболее важных международных институтов, университетов и промышленных лабораторий.

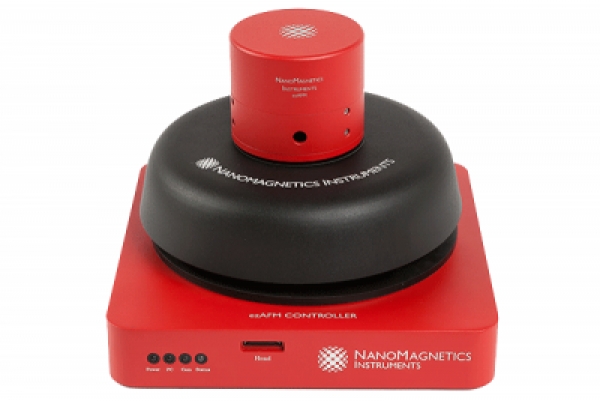

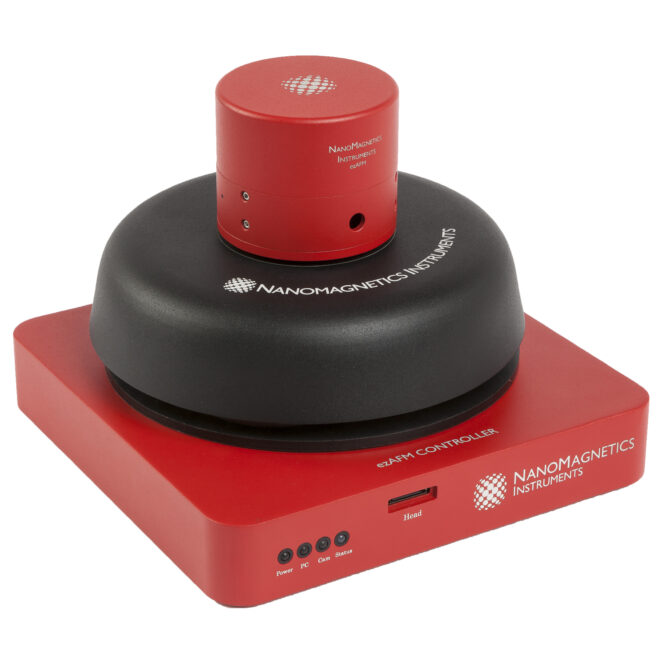

EzAFM работает в динамическом режиме, контактном режиме, боковой силовой микроскопии, магнитно-силовой микроскопии и жидкостном режиме. Пользователь может приобрести систему с одним стандартным режимом сканирования или, опционально, максимум с 5 режимами сканирования. При необходимости эти дополнительные режимы можно будет приобрести позже. При покупке в комплект ezAFM обычно входят контроллер, сканирующая головка, блок виброизоляции, ноутбук, набор инструментов пользователя и консольный стартовый комплект. Пользователи могут установить систему, следуя простым инструкциям plug and play, как описано в руководстве. Установка программного обеспечения и системные тесты выполняются удаленно нашими специалистами по ezAFM-Application. После установки следует обучение выполнению простых измерений.



Дизайн

Прочность и гибкость

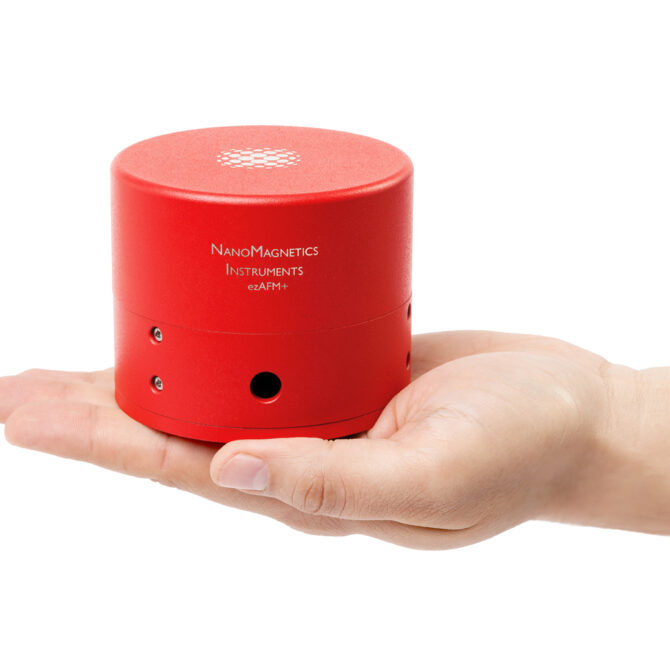

конструкция ezAFM позволяет пользователям легко, безопасно и часто заменять / заменять сканирующие головки. Каждая система может иметь сканирующие головки для сканирования разного размера, диапазона Z или среды воздух / жидкость.

Простота использования

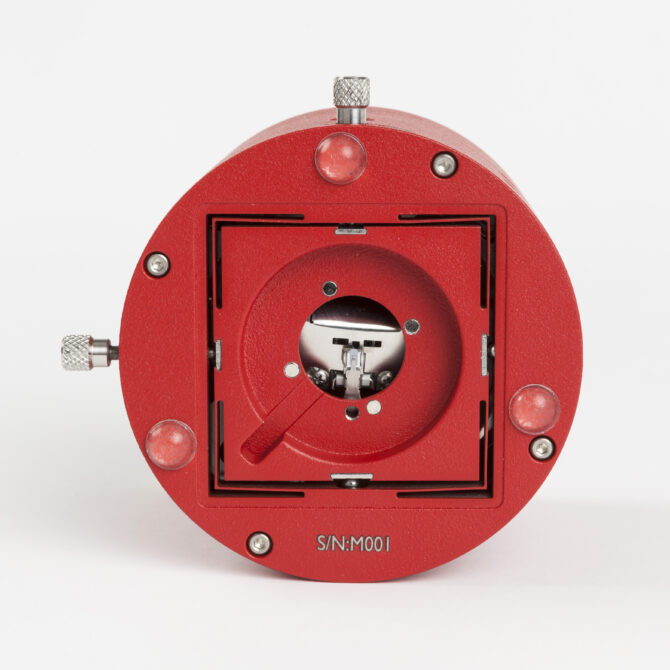

В большинстве коммерческих AFM замена кантилевера может быть сложной задачей для пользователя, поскольку она включает в себя повторную юстировку лазера и фотодиода после каждой замены кантилевера. Nanomagnetics Instruments Limited упростила эту процедуру, используя тот факт, что существует широкий спектр имеющихся в продаже консолей, которые имеют установочные канавки на задней стороне чипа. Специально разработанные «юстировочные чипы» включены в конструкцию наших сканерных головок таким образом, чтобы при установке кантилеверов они располагались в точно таком же положении относительно лазерного луча, что устраняет необходимость повторной юстировки лазера или фотодиод.

Компактность и портативность

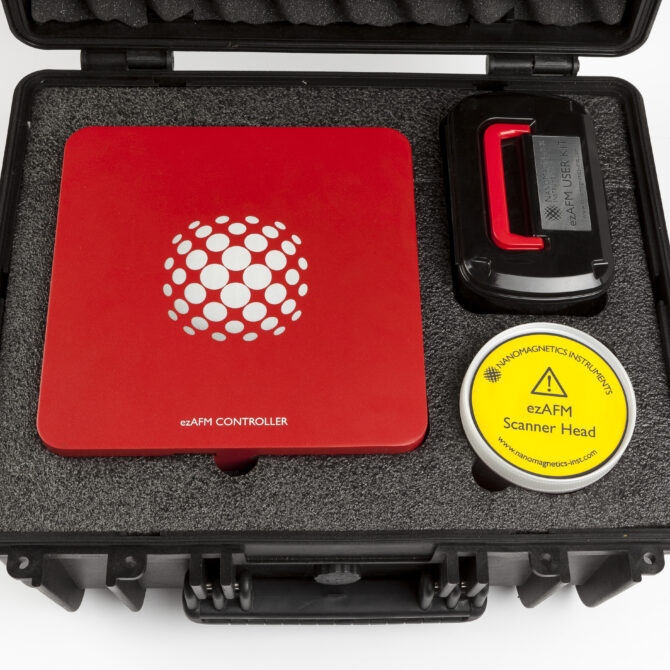

ezAFM занимает всего 70 см x 30 см (включая ноутбук) и требует мало места для работы. Он легкий и упакован в прочный футляр от пеликана для удобства транспортировки и хранения. Микроскоп также можно поместить в перчаточный ящик в ситуациях, когда требуется усиленный контроль окружающей среды.

Универсальность

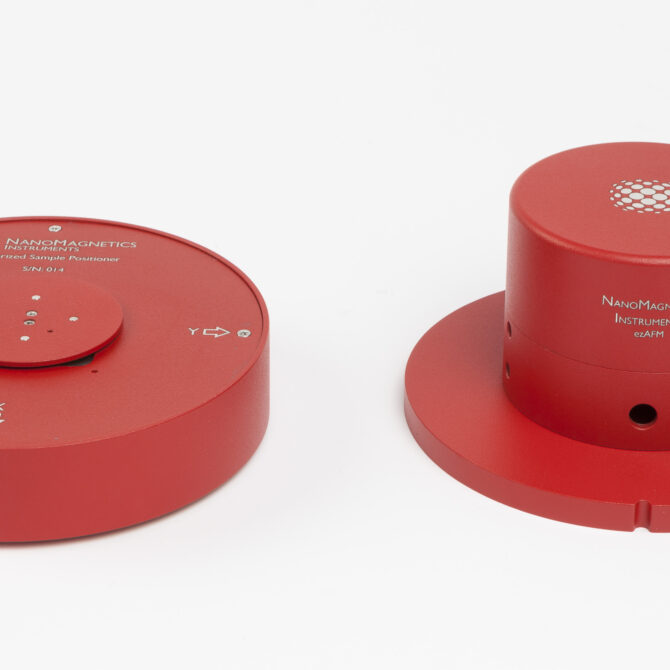

NanoMagnetics Instruments предлагает две разные сканирующие головки для ezAFM для работы в условиях окружающей среды. Сканирующая головка ezAFM120 имеет максимальную площадь сканирования до 120x120x40 мкм и лучше всего подходит для образцов с шероховатой поверхностью и обеспечивает разрешение по Z 0,2 нм. Диапазон Z 40 мкм намного больше, чем у большинства коммерческих систем, позволяющих получать изображения больший ассортимент гофрированных образцов, таких как текстиль, волокна и бумажная масса. С другой стороны, сканирующая головка ezAFM40 имеет максимальную область сканирования 40x40x4 мкм и разрешение 0,02 нм (по оси Z), что позволяет сканировать однослойные поверхности графена. Кроме того, хотя типичный размер образца для ezAFM составляет 10x10x5 мм, его можно легко перенастроить для получения изображений очень больших поверхностей.

Отдельная головка Aqua Head доступна для визуализации в жидкой среде. Обе головки для воздуха / жидкости также могут быть интегрированы с инвертированным оптическим микроскопом (ezAFM-ILM) по вашему выбору.
