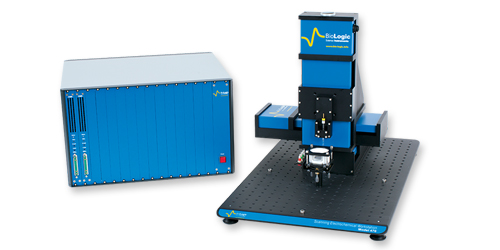

Cканирующая станция постоянного и переменного тока BioLogic M470 - AC DC-SECM

Применение: батареи и интеркалированные соединения, коррозия и покрытия, EIS, электрохимия, топливные ячейки и биотопливо, фундаментальная электрохимия, датчики.



Характеристики

Потенциостат

  • Напряжение: ± 12 В
  • Прикладываемый потенциал: ± 10 В FSR
  • Разрешение: 32-бит (4,7 нВ)
  • Измеряемый потенциал: ± 10 В FSR
  • Разрешение: 24 бит (1,2 мкВ)
  • Диапазоны тока: 10 диапазонов от 1 нА до 1 А
  • Максимальный ток: 500 мА
  • разрешение тока: 23.8 фA
  • Точность:> 0,5%
  • Работа с заземленными объектами: стандартно
  • Количество подключений 2, 3 или 4
  • Максимальная частота дискретизации АЦП: 4 МГц
  • Максимальное разрешение АЦП: 24-битное
  • Минимальная длительность импульса: 100 мкс
  • Скорость сканирования: от 1 мкВ/с до 200 В/с

Возможности EIS

  • Диапазон частот: от 1 мкГц до 1 МГц
  • Точность анализатора: 0,1%, 0,1 °
  • Частотное разрешение 66 нГц
  • Режим Single sine, Multisine, FFT-анализ

Технические характеристики системы позиционирования

Шаговые двигатели

  • Диапазон сканирования (x, y, z): 110 мм x 110 мм x 110 мм
  • Минимальный размер шага по всем осям: 20 нм
  • Контур с линейным нулевым гистерезисом с замкнутым контуром с прямым считыванием в реальном времени смещения по x, y и z
  • Разрешение датчика линейного положения: 20 нм.
  • Макс.Скорость сканирования: 10 мм / с
  • Разрешение измерений: 32-разрядный декодер @ до 40 МГц

Пьезоэлектрический элемент (только для оси z)

  • Диапазон вибрации 20 нм - от 2 мкм до пика с шагом 1 нм
  • Минимальное Разрешение вибрации: 0,12 нм рассчитано (16-разрядный ЦАП на 4 мкм)
  • Расширение пьезокристалла: 100 мкм
  • Разрешение позиционирования: 0,09 нм (20-разрядный ЦАП на 100 мкм)



Самый универсальный метод электрохимии сканирующего зонда

Сканирующая электрохимическая микроскопия (SECM) - это метод электрохимии с использованием сканирующего зонда, позволяющий измерять активность образца с химической селективностью. Универсальность SECM делает его самой популярной техникой в ​​этом семействе. Модуль SECM470 включает в себя как постоянный ток (dc), так и переменный ток (ac) -SECM в качестве стандарта, чтобы позволить исследователям высочайший уровень гибкости в своих экспериментах. SECM470 выполняет измерения SECM в режиме постоянной высоты. Для измерений SECM на постоянном расстоянии следует рассмотреть модуль ic-SECM470.

SECM - один из наиболее широко применяемых методов электрохимии сканирующего зонда. Он используется в исследованиях материалов, например, для исследования новейших 2D-материалов и легированных металлов. В области катализа SECM применяется для высокопроизводительного скрининга новых химических составов катализаторов. Подобные исследования проводились и в области биосенсоров. В области биологии SECM используется для измерения образцов от отдельных клеток до растений. Использование SECM в исследованиях аккумуляторных батарей расширяется благодаря широкому спектру приложений, включая исследование границы раздела твердых электролитов, измерение твердотельных электролитов и измерение реакций, происходящих на электродах аккумуляторной батареи. SECM может даже использоваться вместо объемных электрохимических измерений для точного измерения электрохимической кинетики.

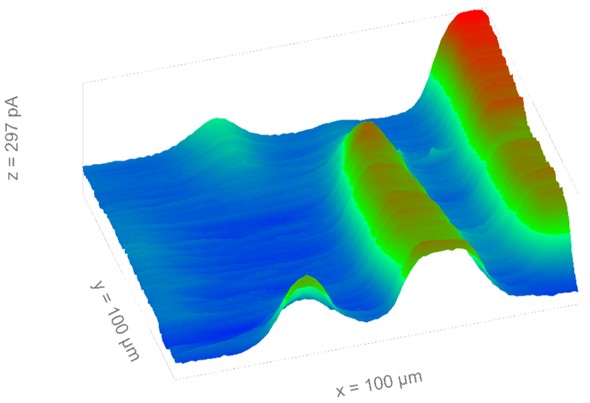

secm470 spider plant

Измерение методом SECM живых листьев Хлорофитума хохлатого в 0,1 мМ хлорида калия. Зонд Pt 1 мкм смещен на -0,75 В.



Обзор: универсальное отображение активности пробы с высоким разрешением

  • Широкий выбор аксессуаров
  • Высокое разрешение
  • В отличие от других сканирующих зондовых микроскопов, использование окислительно-восстановительного медиатора означает химическую селективность измерения.



Изучите местную активность без окислительно-восстановительного медиатора, используя метод ac-SECM

SECM470 в стандартной комплектации включает в себя как dc-SECM, так и ac-SECM. В отличие от dc-SECM, ac-SECM позволяет исследователям исследовать локальную активность поверхности без необходимости использования окислительно-восстановительного медиатора или электролитической соли. Это делает его очень мощным методом, поскольку измерения можно проводить в системе, более близкой к реальному миру. ac-SECM нашел применение в коррозии, поскольку не требует использования веществ, которые могут замедлить или ускорить коррозию поверхности. Он используется в биологии, потому что можно использовать систему, не токсичную для живых клеток. ac-SECM может быть особенно полезен для систем, в которых неясен подходящий окислительно-восстановительный медиатор, таких как органические электролиты.

Измеряйте проводники, полупроводники и даже изоляторы

Для большинства сканирующих электрохимических измерений и некоторых сканирующих зондовых микроскопов требуется образец, который является проводящим или полупроводниковым. Кроме того, образец должен быть подключен к электронике системы. Это ограничивает потенциальных кандидатов для измерения. Однако SECM можно использовать для измерения проводящих, полупроводниковых и даже изолирующих образцов, которые не нужно подключать к электронике системы. Поскольку SECM не требует, чтобы образец был активным, его можно использовать для измерения широкого диапазона типов образцов, от живых клеток до коррозионных металлов, что дает диапазон, недоступный для других сканирующих электрохимических измерений.

Развертка или пошаговое сканирование измерения SECM

Использование SECM470 dc-SECM может выполняться как в пошаговом, так и в режиме развертки. В режиме развертки зонд постоянно перемещается во время измерения, что делает его быстрее, чем в режиме пошагового сканирования. Используя развертку, можно использовать SECM470 для измерения динамических, изменяющихся выборок.



Территория доставки оборудования распространяется по всем городам, в следующих странах:

  • Беларусь;
  • Российская Федерация;
  • Казахстан;

Транспортировка осуществляется с помощью провернных курьерских служб, которые гарантируют сохранность дорогостоящего высокотехнологичного оборудования. Мы полностью берем на себя все заботы связанные с доставкой приборов до места назначения.

Транспортировка уже включена в стоимость товара.

Оставить комментарий

Гарантия производителя Bio-Logic – 2 года на все приборы.

Наша компания осуществляет полную поддержку заказчиков по техническом вопросам, работе с програмным обеспечением, и ремонте оборудования в гарантийное и послегарантийное время.

К каждому прибору предусмотрено руководство на рус. и англ. языках. В случае возникновения нетипичных вопросов, мы привлекаем сотрудников из компании производителя.

Варианты и условия оплаты обсуждаются индивидуально с каждым заказчиком.

Мы работаем с:

  • безналичной оплатой
  • наличной оплатой;
  • электронными платежными системами;

В заивисимости от юридической формы организации/компании заказчика, мы предложим оптимальные варианты оплаты комфортные для обеих сторон.

Задать вопрос

Неверный ввод
Неверный ввод
Неверный ввод
Неверный ввод

Возможно, Вас так же заинтересует:

Зонд SECM поддерживается на постоянном расстоянии от образца. Грубые, большие, неравномерные образцы могут быть изучены с использованием этого режима с dc- или ac-SECM. В дополнение к системе ac / dc-SECM для этого требуется только дополнительный пьезоэлемент и два LIA (Lock-In Amplifier), размещенные в блоке управления.

SECM прерывистого контакта.
Измеряет локальную реакционную способность поверхности на постоянном расстоянии вместо постоянной высоты.

Измеряя потенциал металлического зонда, экранированный металлическим цилиндром, измеряется потенциал Кельвина, также называемый контактной разностью потенциалов. Прибор включает в себя систему позиционирования, электрометрическую плату, LIA (Lock-In Amplifier), все они размещаются в блоке управления.

Сканирующий зонд Кельвина.
Измеряет локальный потенциал Кельвина, который связан с контактной разностью потенциалов между наконечником и образцом.

Локальный переменный ток, протекающий через образец при синусоидальной модуляции потенциала и приводящий к локальному импедансу образца, измеряется с помощью двухэлектродного зонда. Система включает в себя систему позиционирования, электрометрическую плату, плату потенциостата/ гальваностата / FRA, которые могут размещаться в блоке управления.

Локализованная электрохимическая импедансная спектроскопия.
Измеряет полный импедансный в определенной точке или пространственно разрешенном импедансе на одной частоте проводящего образца.
