Cканирующий электрохимический микроскоп BioLogic

Применение: батареи и интеркалированные соединения, коррозия и покрытия, топливные элементы и биотопливо, фундаментальная электрохимия, фотосинтез, датчики.

Характеристики

Система позиционирования

• Диапазон сканирования: X & Y = 200 мкм; Z = 100 мкм
• Практический минимальный размер шага: 50 нм с разрешением
• Максимальная скорость сканирования: 200 мкм / с
• Максимальное количество дискретных данных для сканирования линии или области: 20 пунктов / с
• Макропозиционирование микрометров: диапазон 13 мм - наименьшая градуировка - 10 мкм
• Максимальная плотность точек сканирования:> 4 000 000

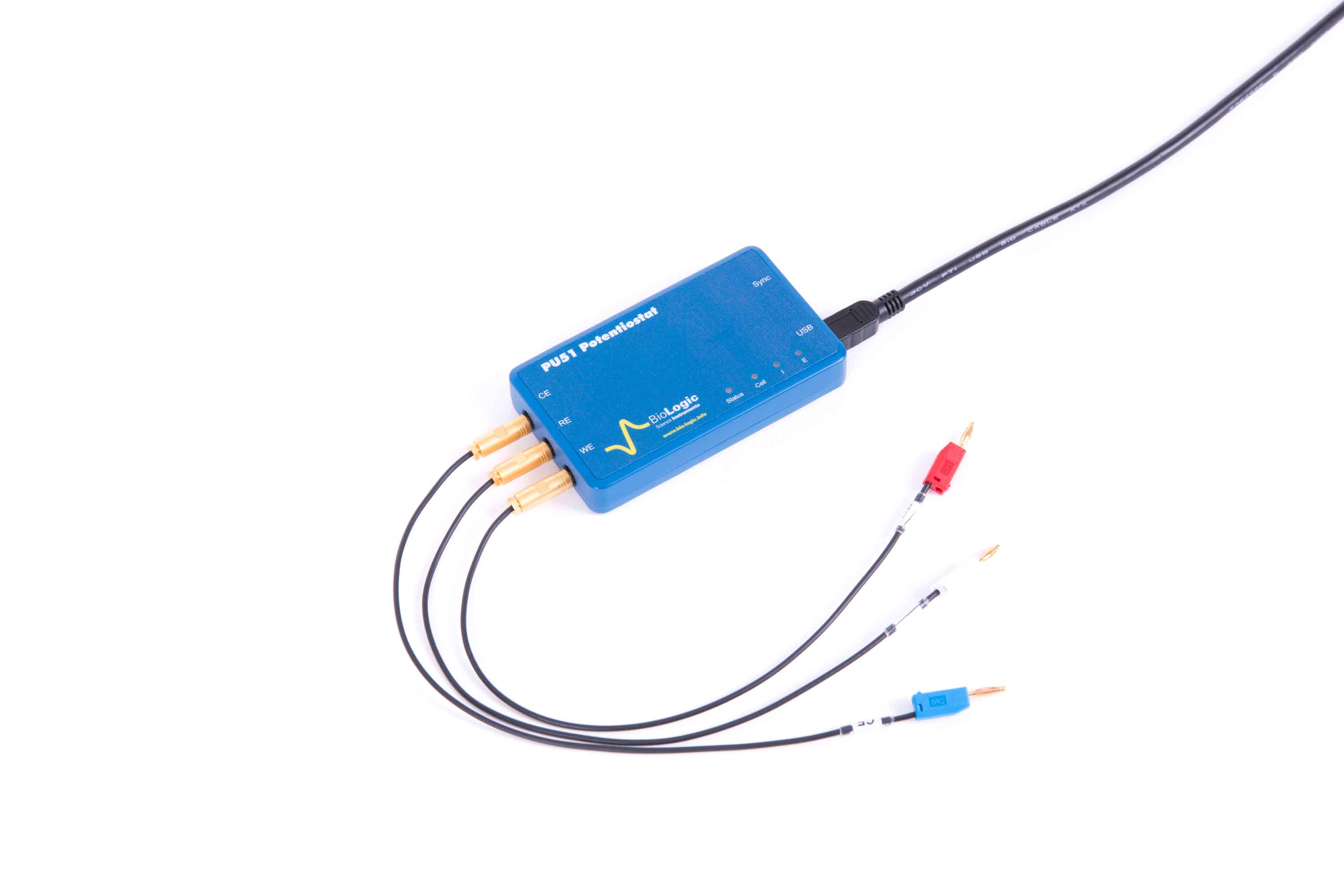

Потенциостаты

• Измерение тока: 2,56 x 1 мА до 100 pA с точностью 0,5% (2% для 100 pA) и разрешение (2 x диапазон @ 16 бит, 7,8 фA при 100 пA)
• Потенциал: ± 2,048 В для приложенного напряжения с точностью 0,5% и разрешением 62 мкВ, ± 2,56 В для измеренного напряжения с точностью 0,5% и разрешением 78 мкВ
• Электрометр: входной ток смещения
• Временная база: 100 мкс
• Частота дискретизации: от 1 МГц до 10 кГц
• Максимальное количество данных:> 100 000 (зависит от технологии)
• Электрическая изоляция: есть
• Питание: через USB
• Подключение к ПК: USB
• Подключение ячейки: с 2 мм разъемы «банан» (WE = красный, RE = белый, CE = синий)

Зонды

• Параметры зондов от 25 мкм до 1 мкм

Общие характеристки

• Размеры блока управления: 90 x 235 x 180 мм (В x Ш x Г)
• Размеры области сканирования: 190 x 225 x 230 мм (В x Ш x Г)
• Размеры потенциостата: 97 x 15 x 54 мм (В x Ш x Г)
• Вес потенциостата: 61 г
• Общий вес: 8 кг
• Диапазон рабочих температур: 25 ° C ± 5 ° C
• Диапазон влажности при эксплуатации: 75% ± 10%
• Питание: от 100 до 240 В, 50/60 Гц, 60 Вт (универсальный внешний сертифицированный блок питания).

Мощная рабочая станция электрохимии, используемая для измерения локальной активности образцов.

Сканирующая электрохимическая микроскопия (SECM) - это метод сканирующей зондовой микроскопии (SPM), который измеряет локальную активность образца. В отличие от других методов SPM, локальная активность SECM проявляет химическую селективность из-за использования в нем окислительно-восстановительного медиатора. SECM - самый популярный метод электрохимии сканирующих зондов. Как и другие методы в этом семействе SECM, его можно использовать для более глубокого понимания электрохимии, происходящей на объемном уровне. SECM отличается от других методов электрохимии со сканирующим зондом, поскольку не требует активности. В результате SECM может измерять все, от полностью изолирующего до полностью проводящего образца, что делает его применимым к широкому спектру систем.

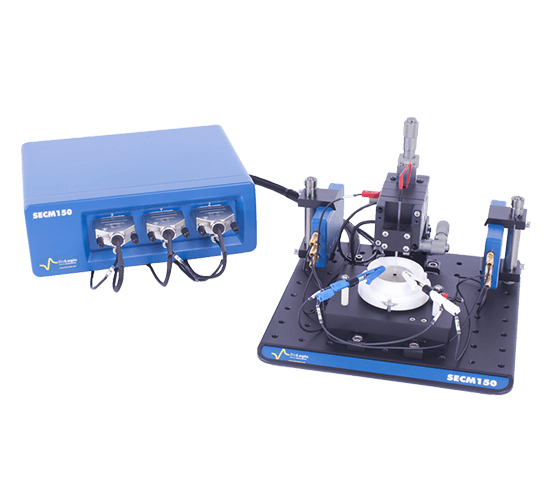

SECM150 представляет собой новый стандарт фундаментальных SECM. Он был разработан для измерения постоянной высоты при помощи SECM постоянного тока. Все его компоненты, от потенциостатов PU51 до сканирующего каскада, оптимизированы для этих измерений. Таким образом, SECM150 может выполнять измерения с высоким разрешением даже для динамических образцов.

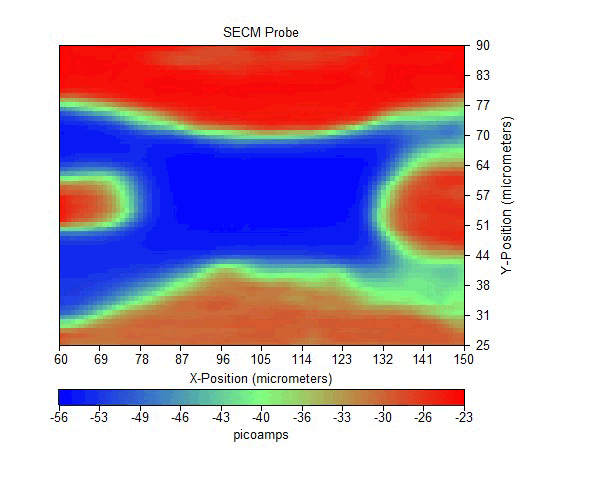

Все, что представляет интерес с электрохимической точки зрения, является потенциальным кандидатом для измерений методом SECM. Высокое разрешение SECM150 делает его идеальным для измерения биологических образцов. Это особенно актуально, когда исследуемая биологическая система является динамической. Относительно плоские образцы хорошо подходят для измерения с помощью SECM150, в том числе в таких областях, как батареи и материалы. Он также является идеальным кандидатом при проведении кинетических исследований, требующих кривых приближения зонда с последующей циклической вольтамперометрией на поверхности образца.

Обзор: компактный SECM, созданный для получения изображений с высоким разрешением

• Удивительная компактность
• Оси x, y отделены от z, чтобы уменьшить взаимодействие
• Достаточно быстрый для динамических образцов

Компактный

SECM150 - это самый маленький SECM, доступный от Bio-Logic. Сканирующий столик имеет площадь всего 22,5 x 35,5 см. Все это достигается без ущерба для характеристик прибора. Компактный размер SECM150 делает его идеальным для лабораторий с ограниченным пространством. Кроме того, его компактный размер делает его идеальным для использования в перчаточных боксах, вытяжных шкафах и клетках Фарадея.

Сканирование оптимизировано для SECM с высоким разрешением

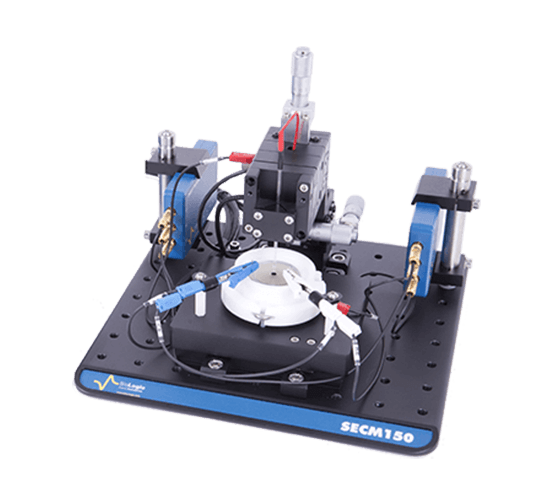

Сканирующий столик SECM150 был разработан специально для измерений SECM с высоким разрешением. Точное позиционирование по всем трем осям выполняется с помощью пьезосканирующих столиков. Эти пьезоэлементы используются во всех типах экспериментов SECM, включая кривые приближения зонда и сканирование площадей. Используя пьезопозиционирование, SECM150 может достичь разрешения позиционирования лучше 10 нм для получения изображений с высоким разрешением. Эти измерения могут быть выполнены без артефактов на этапе сканирования. Ось z крепится отдельно к столику сканирования x, y. Такое разделение позволяет избежать вредных перекрестных помех между осями во время сканирования. Грубое перемещение системы достигается с помощью фиксируемых микрометров. После грубого позиционирования микрометры можно зафиксировать на месте, чтобы избежать дрейфа в системе, который в противном случае может исказить измерения с высоким разрешением. Наконец, сканирование может выполняться со скоростью до 20 точек / с. Такая частота сканирования позволяет проводить измерения даже для изменяющихся образцов.

Планирование эксперимента через последовательность

В некоторых приложениях важна возможность проводить нестандартные эксперименты. С помощью программного обеспечения SECM150 пользователи могут разрабатывать свои собственные эксперименты с помощью инструмента секвенирования. Этот инструмент позволяет пользователям упорядочивать и проводить все доступные типы экспериментов, включая хроноамперометрию, циклическую вольтамперометрию, линейное сканирование и сканирование области. По завершении каждого эксперимента программа автоматически сохранит данные перед переходом к следующему этапу. Эксперименты могут быть даже упорядочены с логическими шагами между ними, что позволяет отслеживать движения зонда, задержки и зацикливание экспериментальных последовательностей.
