Cканирующая станция BioLogic M470 - AC DC-SDS

Применение: Коррозия и покрытия, EIS, Фундаментальная электрохимия

Характеристики:

Потенциостат

• Напряжение: ± 12 В
• Прикладываемый потенциал: ± 10 В FSR
• Разрешение: 32-бит (4,7 нВ)
• Измеряемый потенциал: ± 10 В FSR
• Разрешение: 24 бит (1,2 мкВ)
• Диапазоны тока: 10 диапазонов от 1 нА до 1 А
• Максимальный ток: 500 мА
• разрешение тока: 23.8 фA
• Точность:> 0,5%
• Работа с заземленными объектами: стандартно
• Количество подключений 2, 3 или 4
• Максимальная частота дискретизации АЦП: 4 МГц
• Максимальное разрешение АЦП: 24-битное
• Минимальная длительность импульса: 100 мкс
• Скорость сканирования: от 1 мкВ/с до 200 В/с

Возможности EIS

• Диапазон частот: от 1 мкГц до 1 МГц
• Точность анализатора: 0,1%, 0,1 °
• Частотное разрешение 66 нГц
• Режим Single sine, Multisine, FFT-анализ

Электрометр

• Импеданс: 10¹³ Ω II 7 пФ типичный
• Ток смещения: 1 пA типичный
• Полоса пропускания: 1 МГц

Головка SDS

• Электрод сравнения: Ag / AgCl в головке датчика
• Токовый электрод: провод Pt внутри капилляра
• Материалы конструкции: MACOR® Glass Ceramic
• Диаметр апертуры: 100 мкм / 0,00785 мм2
• Соотношение сторон (HAR) 10
• Разрешение: 200 мкм в зависимости от раствора / поверхности

Система насосов

• Тип: перистальтический
• Каналы: 4-канальные

Технические характеристики системы позиционирования

Шаговые двигатели

• Диапазон сканирования (x, y, z): 110 мм x 110 мм x 110 мм
• Минимальный размер шага по всем осям: 20 нм
• Контур с линейным нулевым гистерезисом с замкнутым контуром с прямым считыванием в реальном времени смещения по x, y и z
• Разрешение датчика линейного положения: 20 нм.
• Макс.Скорость сканирования: 10 мм / с
• Разрешение измерений: 32-разрядный декодер @ до 40 МГц

Пьезоэлектрический элемент (только для оси z)

• Диапазон вибрации 20 нм - от 2 мкм до пика с шагом 1 нм
• Минимальное Разрешение вибрации: 0,12 нм рассчитано (16-разрядный ЦАП на 4 мкм)
• Расширение пьезокристалла: 100 мкм
• Разрешение позиционирования: 0,09 нм (20-разрядный ЦАП на 100 мкм)

Описание

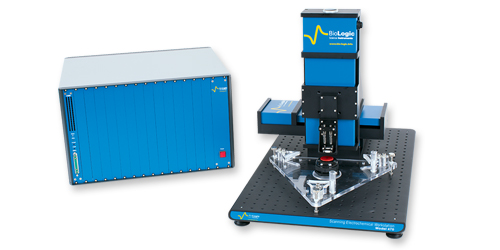

Выполните измерения сканирующих капельных ячеек на модульном устройстве M470 от BioLogic с опцией SDS470.

Система сканирующих капель (SDS) выполняет измерения сканирующих капельных ячеек (SDC). В измерениях SDC зонд представляет собой каплю, которая движется по поверхности образца по осям x и y. Образец действует как рабочий электрод при измерении, в то время как электрод сравнения и противоэлектрод находятся внутри головки SDC. SDC выполняет прямые локальные электрохимические измерения, ограничивая электрохимическую ячейку только областью, контактирующей с капельной ячейкой. На SDS470 капельная ячейка обрабатывается точно так же, как объемная электрохимическая ячейка, что означает, что любые электрохимические измерения, включая спектроскопию электрохимического импеданса (EIS), могут выполняться в этой локальной ячейке. Кроме того, SDS470 позволяет строить карты локальной электрохимической активности образца.

SDS470 может использоваться для любого проводящего или полупроводящего образца. Поскольку метод основан на замкнутой локальной электрохимической ячейке, он может применяться в самых разных областях, от сенсоров до катализа. Сканирующая капельная ячейка нашла применение в измерениях материалов для исследования комбинаторных библиотек электрохимических свойств сплавов различного состава. Он используется в науке о коррозии. Особый интерес для этих исследований представляет способность освежить каплю электролита. Путем изменения скорости обновления капли было исследовано влияние скорости потока на коррозию. SDC также применим в исследованиях модификации поверхности, позволяя выполнять литографию контролируемых образцов.

Обзор: прямые локальные электрохимические измерения

• Может использоваться во всех электрохимических, коррозионных и EIS экспериментах.
• Стандартно выполняет измерения как dc-SDC, так и ac-SDC.

Измерение образца без полного контакта с электролитом

Воздействие электролита на активный образец на время эксперимента не всегда желательно. Для некоторых образцов это может означать, что для длительных экспериментов состояния образцов в начале и в конце эксперимента совершенно разные. SDC предоставляет метод для выполнения локальных измерений на образце и измерения x, y карт активности образца без полного воздействия электролита. При измерении SDC только область образца под зондом капли подвергается воздействию электролита. Таким образом, исследователи могут быть уверены, что каждая точка измеренного образца находится в одном и том же начальном состоянии.
измерения переменного тока в стандартной комплектации

Переменный ток (ac) -SDC уникален для системы SDS470. Все системы SDS470 в стандартной комплектации могут выполнять измерения как dc-SDC, так и ac-SDC. Подобно dc-SDC, в ac-SDC электрохимическая ячейка ограничена областью, с которой контактирует капля. При сканировании линии или площади ac-SDC к образцу на протяжении всего измерения подается переменный ток известной частоты. Это обеспечивает действительно локальные измерения электрохимического импеданса, когда образец исследуется непосредственно на локальном уровне. ac-SDC позволяет получать более четкие изображения, чем это возможно при других измерениях локального электрохимического импеданса, поскольку в каждой точке измеряется только интересующая точка.

Доступен полный спектр экспериментов

SDC в системе SDS470 в стандартной комплектации может выполнять широкий спектр экспериментов. Помимо экспериментов со стандартной областью и линейным сканированием, выполняемых с постоянным приложенным постоянным или переменным током, также можно использовать любой из полного диапазона измерений электрохимии, коррозии и электрохимического импеданса в программном обеспечении M470. Это дает исследователям возможность изменять экспериментальную конфигурацию для измерения интересующей информации с помощью локальной техники.
