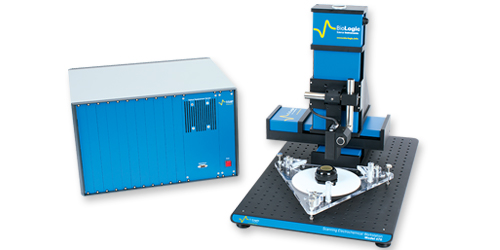

Оптический поверхностный профилировщик BioLogic M470 - OSP

Области применения: Коррозия и покрытия, Топография

Характеристики

Сенсор

• Диапазон измерения: 10 мм
• Исходное расстояние: 30 мм
• Максимальное вертикальное разрешение (статическое): 100 нм
• Размер пятна: 30 мкм при фокусировке
• Скорость сканирования: 10 мм / с
• Усредненное массовое считывание: Да
• Правильное позиционирование: красный свет / зеленый свет
• Источник света: полупроводниковый лазер класса 650 нм класса 2 макс. 0,95 мВт

Технические характеристики системы позиционирования

Шаговые двигатели

• Диапазон сканирования (x, y, z): 110 мм x 110 мм x 110 мм
• Минимальный размер шага по всем осям: 20 нм
• Контур с линейным нулевым гистерезисом с замкнутым контуром с прямым считыванием в реальном времени смещения по x, y и z
• Разрешение датчика линейного положения: 20 нм.
• Макс.Скорость сканирования: 10 мм / с
• Разрешение измерений: 32-разрядный декодер @ до 40 МГц

Пьезоэлектрический элемент (только для оси z)

• Диапазон вибрации 20 нм - от 2 мкм до пика с шагом 1 нм
• Минимальное Разрешение вибрации: 0,12 нм рассчитано (16-разрядный ЦАП на 4 мкм)
• Расширение пьезокристалла: 100 мкм
• Разрешение позиционирования: 0,09 нм (20-разрядный ЦАП на 100 мкм)

Описание

Опция оптического профилировщика поверхности модульной сканирующей электрохимической рабочей станции M470 компании BioLogic.

Оптический профилировщик поверхности (OSP) - это метод бесконтактной топографии. В OSP light, специально для OSP470, лазерный луч используется для обнаружения изменений высоты поверхности. Изменения высоты от 1 мкм до 10 мм можно обнаружить с помощью OSP470. OSP470 был разработан для использования с другими модулями, доступными в системе M470. Комбинация измерения OSP с другими методами упрощается за счет возможности совместной установки головки OSP470 с любым из электрохимических датчиков M470. Кроме того, данные, полученные в результате измерения OSP, можно использовать для измерения постоянного расстояния другими методами на M470.

OSP можно использовать для определения топографии любого интересующего образца. При измерениях материалов программное обеспечение M470 может использоваться для определения параметров шероховатости поверхности образца, измеренных в эксперименте OSP. При использовании в исследованиях коррозии он может определять топографию образцов с ямками или позволять измерять толщину покрытия. В других областях, таких как сенсорные исследования, OSP может использоваться для определения профиля высоты образца для использования при измерениях постоянной высоты.



Обзор: простой в настройке, быстрый, неразрушающий метод топографии

• Быстро: сканирование области> 10 000 точек с измерением за считанные минуты
• Неразрушающий: нет физического контакта с образцом.Можно сочетать с другими техниками

Быстрый неразрушающий метод топографии

Модуль OSP470 обеспечивает самое быстрое измерение топографии, доступное в системе M470. Использование лазерного света для измерения топографии означает, что измерение OSP может выполняться почти исключительно на высоких скоростях в режиме развертки. Таким образом, сканирование всей области более 10 000 точек данных может быть измерено за считанные минуты. Не менее важно, что OSP является полностью неразрушающим, поскольку в любой момент измерения не происходит физического контакта.

Может использоваться в качестве входа топографии для всех измерений слежения за высотой M470

Многие методы электрохимии сканирующего зонда зависят от расстояния. Поэтому для грубых образцов или для образцов с наклоном фона может быть трудно поддерживать самый сильный сигнал на протяжении всего сканирования. Один из способов обеспечить наивысшую чувствительность во время этих сканирований - выполнять постоянное измерение расстояния с помощью функции отслеживания высоты. Сканирование площади, измеренное в OSP, можно использовать в любых измерениях с отслеживанием высоты на M470. Это означает, что пользователи могут быстро определить топографию своего образца неразрушающим способом перед выполнением интересующего электрохимического измерения.
