Сканирующий туннельный микроскоп EZSTM

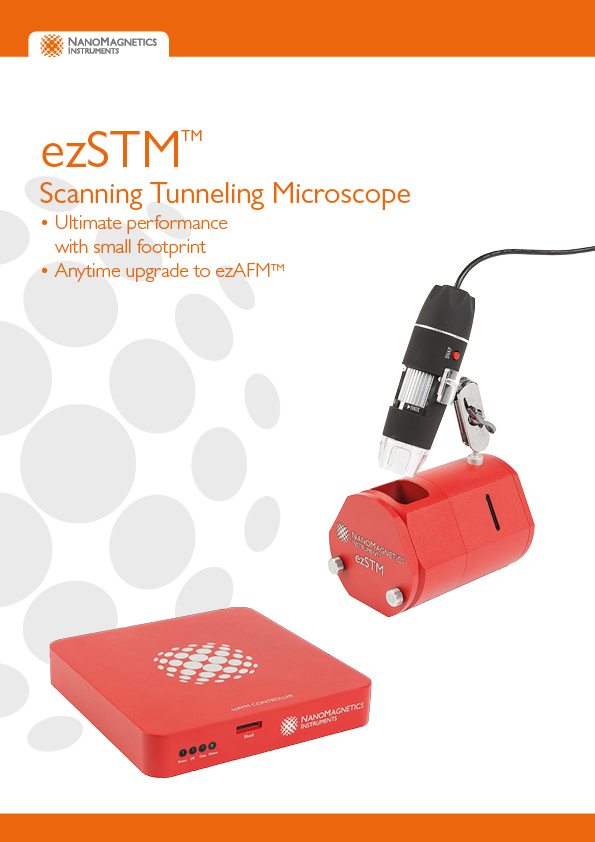

ezSTM – сканирующий туннельный микроскоп

Новый сканирующий туннельный микроскоп ezSTM™ совмещает в себе прекрасные функциональные качества и невероятную доступность. Благодаря своим малым размерам, высокой стабильности и простоте использования идеально подходит для студенческих лабораторий, школ, нанотехнологических и фундаментальных исследований.

С ezSTM 5 минут и Вы готовы исследовать атомы.

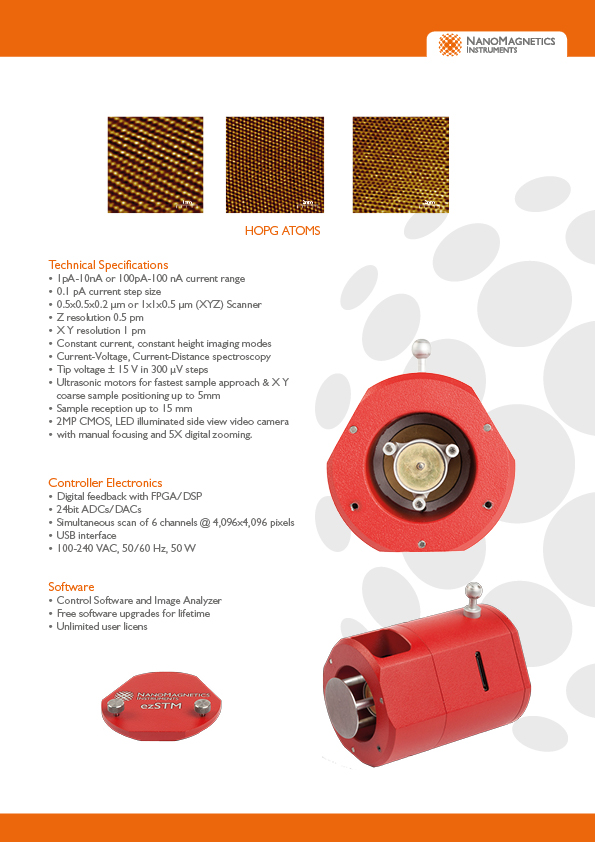

Характеристики

• Диапазон тока 10pA-10nA или 100pA-100nA
• Размер шага 2 пА
• Сканер 0,5x0,5x0,2 мкм или 1x1x0,5 мкм (XYZ)
• Z разрешение 0,5 пм *
• XY разрешение 1 пм *
• Режимы отображения постоянной высоты и постоянного тока
• Спектроскопия тока-напряжения, тока-расстояния
• Напряжение наконечника ± 15 В с шагом 300 мкВ
• Ультразвуковой мотор на основе выборки
• Прием образца до 15 мм
• 2-мегапиксельный видеомикроскоп

* Может быть достигнуто при использовании надлежащего виброизоляционного стола

Контролирующая электроника

• Цифровая обратная связь с FPGA / DSP
• 24-битные АЦП / ЦАП
• Одновременное сканирование 6 каналов @ 4096x4096 пикселей
• Интерфейс USB
• 100-240 В переменного тока, 50/60 Гц, 50 Вт

Програмное обеспечение

• Программное обеспечение для управления и анализатор изображений
• Бесплатные обновления программного обеспечения на всю жизнь
• Неограниченная пользовательская лицензия

Описание

Сканирующий туннельный микроскоп - это устройство для сканирования проводящих поверхностей образца в атомном масштабе. Квантовое туннелирование соответствует теории СТМ. Проводящий наконечник достигает проводящей поверхности образца с помощью напряжения смещения, и электроны могут проходить туннелирование между образцом и наконечником. В результате возникает туннельный ток.

EzSTM - это компактная система сканирующего туннельного микроскопа, которая обеспечивает отличную производительность на всех перечисленных выше этапах. Помимо высокой производительности, он также очень доступен по цене. ezSTM идеально подходит для студенческих лабораторий, средних школ, образования в области нанотехнологий и фундаментальных исследований благодаря своей компактности, высокой стабильности и удобному дизайну. ezSTM можно настроить за 5 минут, и после установки вы готовы исследовать атомы за считанные минуты с помощью ezSTM. Атомарное разрешение достигается ezSTM с высокой производительностью.

Все компоненты ezSTM, включая контроллер, головку сканера ezSTM, устройство виброизоляции и ноутбук, находятся внутри маленького чемодана. С самого начала подключаются силовой кабель, 2 USB-кабеля и головной кабель, и открывается удобное программное обеспечение для начала измерений. Весь процесс установки программного обеспечения выполняется специалистами по применению ezSTM из Nanomagnetics Instruments. После установки вы готовы проводить измерения с атомарным разрешением с помощью простого программного интерфейса.

Дизайн

Гибкая конструкция ezSTM позволяет легко заменять / перемещать сканирующую головку и обеспечивает простоту использования для клиентов с небольшими размерами при максимальной производительности. Поскольку ezSTM занимает мало места и не тяжелый, его можно легко транспортировать.

Pt / Ir-проволока, которая более проста и безвредна, чем травление наконечника опасными химическими веществами, нарезается как наконечник для сканирования, а замена наконечника очень проста, что делает ezSTM удобным для пользователя. NanoMagnetics Instruments предоставляет своим клиентам провода Pt / Ir в пользовательском комплекте системы ezSTM.

Камера бокового обзора расположена на головке сканера ezSTM, и она полезна для наблюдения за образцом, зондом и движением. Движение осуществляется ультразвуковыми моторами. Кроме того, максимальная область сканирования ezSTM составляет 1x1x0,5 мкм. После всех шагов вы сможете сканировать свои образцы с атомарным разрешением.
