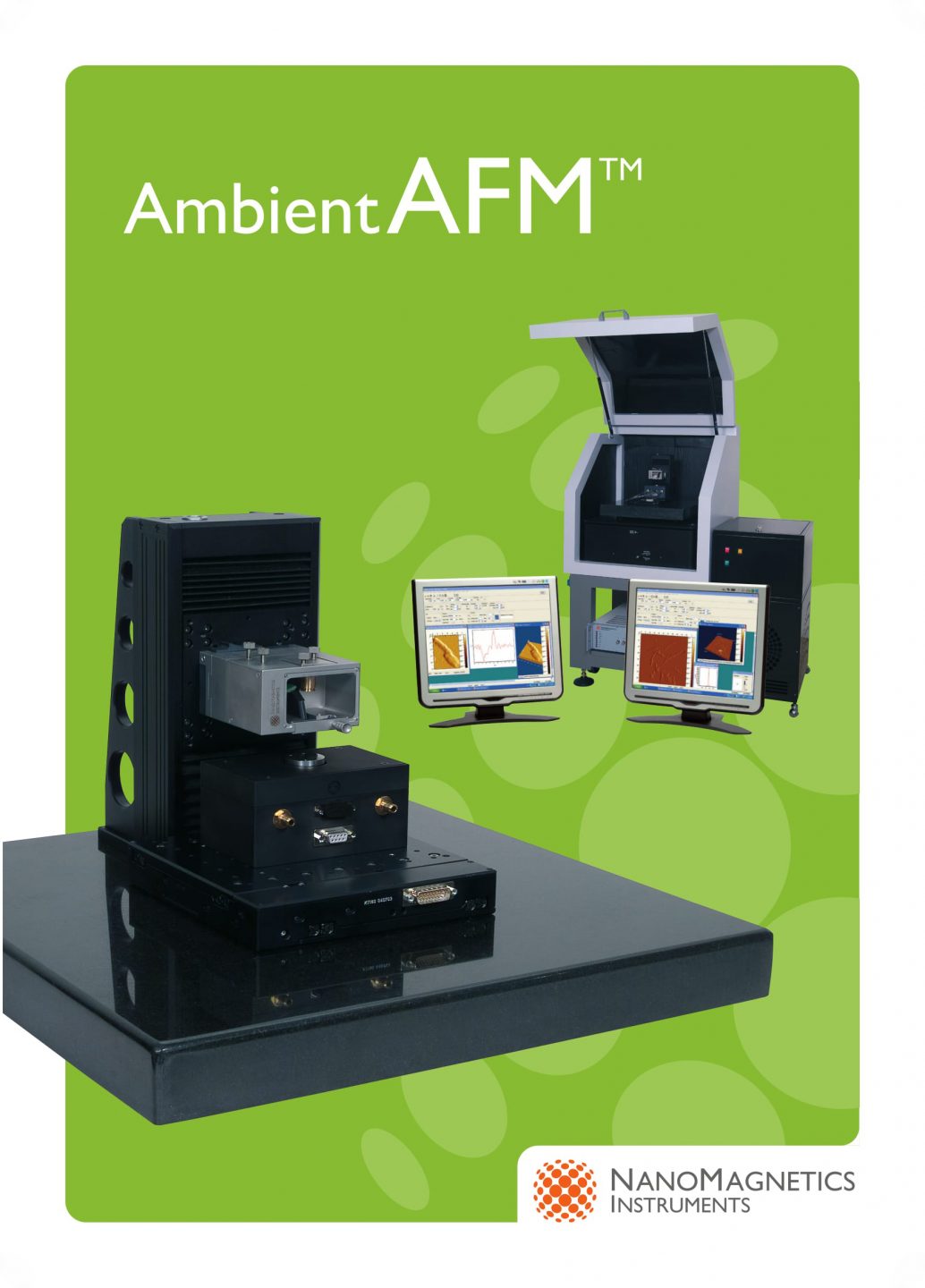

Атомно-силовой микроскоп AMBIENT AFM/MFM

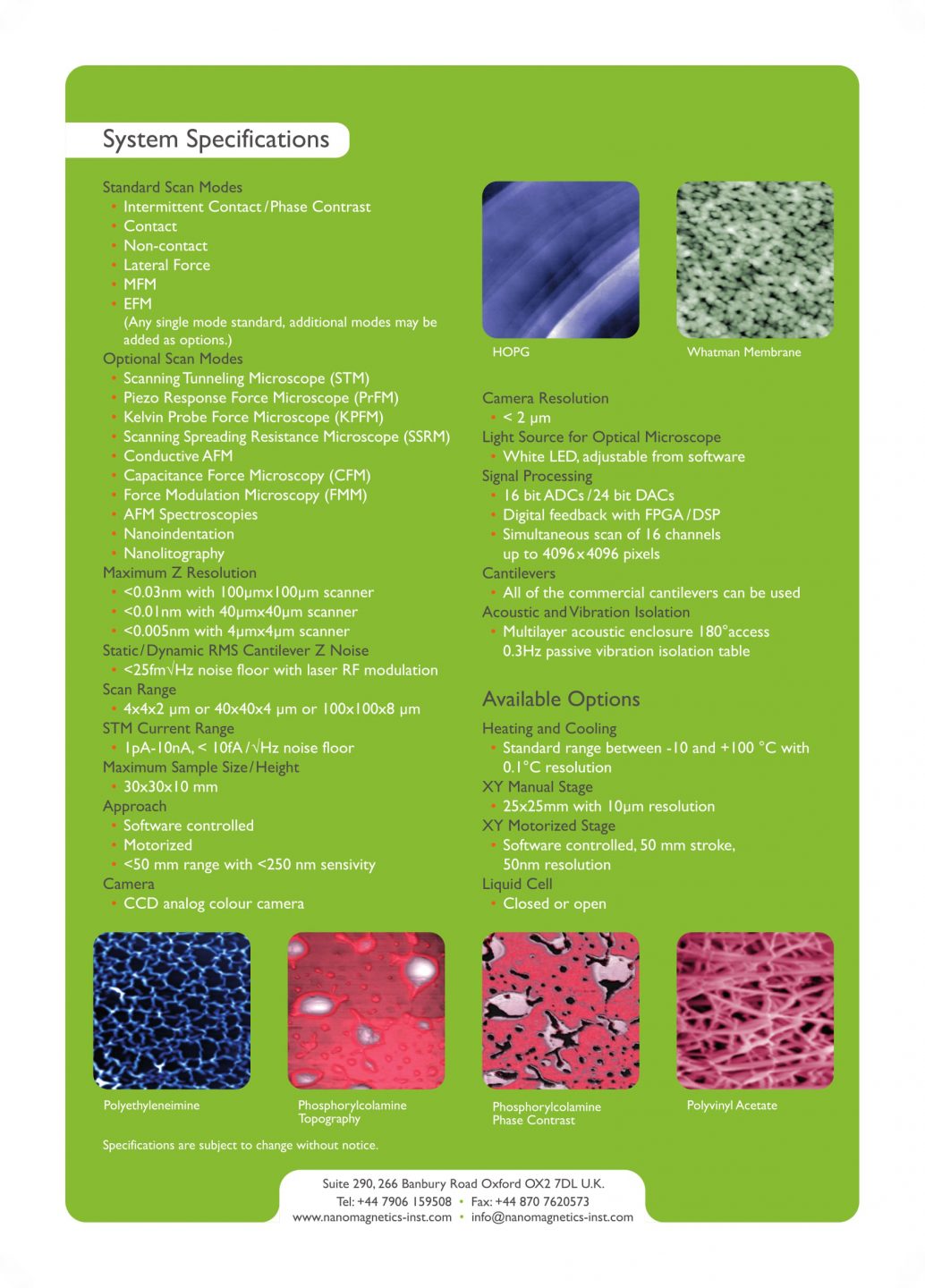

Характеристики системы

Доступная цена и прекрасные рабочие характеристики делают атомно-силовой микроскоп ambientAFM предпочтительным как для НИОКР, так и для серийного производства. С помощью этого микроскопа можно анализировать различные поверхности с необходимой точностью и высоким разрешением. Этот микроскоп работает одинаково хорошо в жидкости и на воздухе. Благодаря ручной юстировке использование кантилеверов различной длины не представляет никакой сложности. Для более комфортной работы в ambientAFM предусмотрен яркий светодиод белого цвета. Благодаря непревзойденно низкому значению уровня шума Z-датчика (25 фм/√Гц) ambient AFM может по праву считаться настоящим чудом среди всего разнообразия атомно-силовых микроскопов.

Стандартные режимы сканирования

• Прерывистый контакт / фазовый контраст
• Контактный
• Бесконтактный
• Боковая сила
• MFM
• EFM

Доступен один любой стандартный режим, дополнительные режимы могут быть добавлены в качестве опций.

Дополнительные режимы сканирования

• Сканирующий туннельный микроскоп (СТМ)
• Пьезо-ответный силовой микроскоп (PrFM)
• Зондовый микроскоп Кельвина (KPFM)
• Сканирующий рассеивающий микроскоп (SSRM)
• Проводящий АСМ
• Емкостная силовая микроскопия (CFM)
• Силовая модуляционная микроскопия (FMM)
• АСМ спектроскопия
• Наноиндентирование
• Нанолитография

Максимальное разрешение Z

• <0,03 нм со сканером 100 мкм × 100 мкм
• <0,01 нм со сканером 40 мкм × 40 мкм
• <0,005 нм со сканером 4 мкм × 4 мкм

Статические / Динамические RMS Z помехи кантилевера

• Уровень помех - <25 √Hz с лазерной ВЧ модуляцией

Диапазон сканирования

• 4x4x2 мкм или 40x40x4 мкм или 100x100x8 мкм

Диапазон тока STM

• 1pA-10nA, минимальный уровень шума <10 √Hz

Максимальный размер образца / высота

• 30x30x10 мм

Доступ

• Контролируемый программно
• Моторизованный
• Диапазон <50 мм с чувствительностью <250 нм

Камера

CCD аналоговая цветная камера

Разрешение камеры

• <2 мкм

Источник света для оптического микроскопа

Белый светодиод, регулируемый с помощью программного обеспечения

Обработка сигналов

• 16-битные АЦП / 24-битные ЦАП
• Цифровая обратная связь с FPGA / DSP
• Одновременное сканирование 16 каналов до 4096x4096 пикселей

Кантилеверы

Все коммерческие кантилеверы могут быть использованы

Акустическая и виброизоляция

• 0,3 Гц пассивный виброизоляционный стол с многослойным акустическим корпусом с доступом 180 °

Доступные опции

Отопление и охлаждение

Стандартный диапазон от -10 до +100°C с разрешением 0,1°C

XY Ручной этап

25x25 мм с разрешением 10 мкм

XY моторизованный этап

Программно управляемый, ход 50 мм, разрешение 50 нм

Жидкая ячейка

Закрытая или открытая
