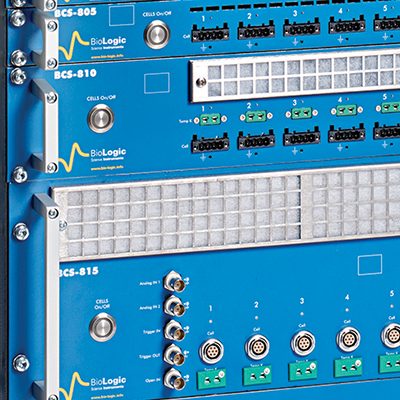

Система циклирования батарей BioLogic СЕРИЯ BCS-8XX

Области применения: батареи и интеркалирующие соединения, циклирование аккумуляторов, конденсаторы и суперконденсаторы, EIS

8 каналов на модуль

• Высокое качество EIS: полное сканирование с 10 кГц до 10 мГц
• 18-разрядный аналого-цифровой преобразователь (разрешение 40 мкВ)
• Измерение высокой точности кулонометра до 6,3 ppm
• Текущие варианты от нескольких нA до 120 A
• Измерение и применение напряжения от 0 В до 9 В
• Смешивание модулей (BCS-805/810/815)
• Мощный программный интерфейс BT-Lab
• 2 мс разрешение по времени
• Несколько размеров стоек
• Установка модуля Plug and Play

Шкафы

Площадь основания: 840 x 600 мм

• Максимальное количество модулей в стойке - 16
• Однофазная сеть переменного тока: 240 В переменного тока / 110 В, 50 Гц или 60 Гц
• Трехфазная сеть переменного тока:
  • ЕС: 3 фазы + N + PE 230 / 400Vac 50 / 60Hz 50A
  • США / CAN: 3 фазы + PE 120 / 208Vac 60Hz 50A
  • JP: 3 фазы + PE 200Vac 50 / 60Hz 50A
  • (PDU используется только с конфигурацией с несколькими модулями BCS-815)
• 38 / 24U: доступ через заднюю стенку

Доступны слоты для модулей BCS-8xx:

• 6U - (2U для COM-модуля BCS): «4U доступно для модулей BCS-8xx»
• 12 U - (2U для COM-модуля BCS + силовая полоса 2U): «8U доступно для модулей BCS-8xx»
• 24U - (2U для COM-модуля BCS + 4U для модуля BCS-PDU и / или + 2U блок розеток (опция)):
  • С модулем PDU: «16U доступно для модулей BCS-8xx»
  • Без модуля PDU: «20U доступно для модулей BCS-8xx»
• 38U - (2U для COM-модуля BCS + 4U для модуля BCS-PDU и / или + 2U блок розеток (опция)):
  • С модулем PDU: «30U доступно для модулей BCS-8xx»
  • Без модуля PDU: «34U доступно для BCS-8xx модулей»

Описание

В состав модуля входит 8 каналов. Чтобы провести точное измерение, имеется пять диапазонов тока. Каждая модель соответствует определенному значению. В модулях BCS-815, чтобы получить максимальное значение тока – 120 ампер, имеется возможность параллельного подключения.

18 разрядный аналоговый преобразователь, измеряющий напряжение, помогает получить разрешение BCS-8xx - 40 мкВ. Для расширения возможностей приборов, каналы модуля оснащены системой EIS, работающей с частотами 10 кГц – 10 МГц. Это позволяет быстро получить точное значение внутреннего сопротивления батареи.

Модули могут загружаться в один шкаф. Фирма реализует несколько видов шкафов:

• 6U;
• 12U;
• 24U;
• 38U.

Модуль связи проводит индивидуальный контроль. Он одновременно собирает информацию со всех работающих каналов. Внутри модуля все каналы работают независимо друг от друга. С помощью соединения

Ethernet, любой шкаф BCS может работать в локальной сети. В результате одновременно несколько пользователей могут отслеживать перезарядку батареи, независимо от расположения локальной сети.

Важно! На сервере хранится резервная копия данных, полученных при перезарядке батареи.

Для измерения температуры модули BCS-815 / BCS-810 оборудованы термопарами, типа «К». Модуль имеет аналоговый вход (выход), предназначенный для подключения внешних устройств. Точность тестирования батареи основана на 4-точечном измерении.

Управление BCS-8xx выполняет специальная программа, отличающаяся высокой надежностью, хорошо приспособленной к проведению тестирования процесса перезарядки аккумуляторов.

Программное обеспечение

T-Lab - это микропрограммное обеспечение встроенное в операционную систему, способное работать в автономном режиме. Загрузка осуществляется во время запуска интерфейса для проведения эксперимента. BT-Lab работает с ОС Windows. Программное обеспечение прекрасно совмещается с 64 и 32 - х разрядными системами. Многоточечность системы позволяет сразу проводить одновременный контроль над работой нескольких модулей.

Зрительное восприятие

Одновременный просмотр всех каналов можно проводить в расширенном варианте. Работа каждого канала отображается на экране определенным цветом. Это дает возможность увидеть визуальные графики с полной информацией. В онлайн режиме показываются значения:

• тока;
• времени;
• напряжения;
• заряда.

Интерфейс BT-Lab

Благодаря передовому программному обеспечению, стало удобно проводить перезарядку батареи. Технология «ModuloBat» позволяет управлять операцией в 12 режимах. Это дает возможность облегчить программирование различных последовательностей. Интерфейс интуитивно понятен, на дисплее показываются данные эксперимента, представлен график выбранного канала.

Прогрессивная технология

В специальном разделе «Характеристика элемента аккумулятора» ПО BT-Lab дает возможность пользователю увидеть критические моменты, касающиеся батареи:

• имя;
• материалы;
• мощность.

Чтобы проводить экспериментальное определение показателей, методика «ModuloBat» включает в себя сотни всевозможных последовательностей. Для каждой можно подобрать соответствующий режим управления.

Величину контролируемого тока можно считать номинальной мощностью батареи. Пользователь, опираясь на эти данные, может осуществлять другие, более оригинальные эксперименты. Чтобы сэкономить время, любую экспериментальную схему можно легко сохранить. При необходимости провести одновременную загрузку данных на выбранные каналы.

Для проведения таких работ у пользователя есть возможность воспользоваться новейшими современными разработками. Сегодня большой популярностью пользуется методика GCPL. Она работает с программным обеспечением, относящимся к исследовательскому классу EC-Lab.

Безопасность работы, пределы экспериментальных работ

Технология «ModuloBat» для проведения эксперимента, позволяет использовать три предела, проверяемых значений. К ним относятся:

• время;
• ток;
• напряжение;
• температура.

После достижения определенного предела, пользователь может выбрать вид действия, например:

• остановить эксперимент;
• перейти к последовательности N.

Для обеспечения безопасности, если во время эксперимента возникает непредвиденная ситуация, на каналах устанавливается предел допустимых значений, позволяющий мгновенно отключить канал.

Интеллектуальная запись

Полученные данные во время проведения эксперимента можно сохранить. Запись выполняется с командой «или». Это позволяет не пропустить любые изменения работы ячеек при записи показателей. Кроме того, ограничивается объем собранной информации, позволяющий быстро проанализировать создавшуюся ситуацию.

Большой графический пакет

Он встроен непосредственно в ПО. В него входят различные инструменты, помогающие провести анализ данных, разработать шаблон графиков. Благодаря графическому пакету можно быстро отфильтровать трассировку каждого канала. В результате на дисплее можно будет увидеть одновременно 128 графиков, отличающихся своими необычными свойствами. Пользователь в случае необходимости может вводить новые переменные данные относительно каждого канала.

К преимуществам BT-Lab относится возможность использования различных инструментов анализа:

• интегральная;
• круговая;
• линейная посадка.

Возможности EIS

Программное обеспечение BT-Lab имеет возможность на любом канале проводить спектроскопию электрохимического импеданса (EIS). Работа осуществляется при частоте 10 кГц - 10 мГц. Можно использовать несколько режимов:

• потенциостатический;
• гальваностатический.
