Система циклирования батарей BioLogic СЕРИЯ MPG-2XX

Области применения: батареи и интеркалирующие соединения, циклирование аккумуляторов, конденсаторы и суперконденсатор, EIS

Напряжение: -2; 9 В

• Ток в диапазоне от 10 мкА до максимального тока
• Максимальный ток: 100 мА для MPG-2, - 5 А для MPG-205, - 10 А для MPG-210, - 20 А для MPG-220, - 40 А для MPG-240
• Токовое разрешение: 760 пA
• Управляющее напряжение: -2; 9 В
• Разрешение по напряжению: 5 мкВ
• Время сбора: 200 мкс
• Без ограничения времени записи данных
• Измерение EIS от 10 мкГц до 20 кГц
• Программное обеспечение для управления: EC-L

Описание

Серия MPG-2xx - это серия из 5 станций тестирования аккумуляторов, предназначенных для циклического перезарядки с возможностью EIS. Четыре новых агрегата расширяют первоначальное семейство MPG-2.

Представленная в 2010 году первая система MPG-2 предлагает 16 независимых потенциостатов / гальваностатов в одном шасси.

Чтобы завершить линейку, были разработаны более мощные системы: серия MPG-2xx теперь предлагается как линейка из 5 единиц (в фиксированных конфигурациях, каждая из которых доступна с возможностью EIS или без нее):

• MPG-2: 16 каналов / 100 мА каждый,
• MPG-205: 8 каналов / 5 А каждый,
• MPG-210: 4 канала по 10 А каждый,
• MPG-220: 2 канала по 20 А каждый,
• MPG-240: 1 канал / 40 А.

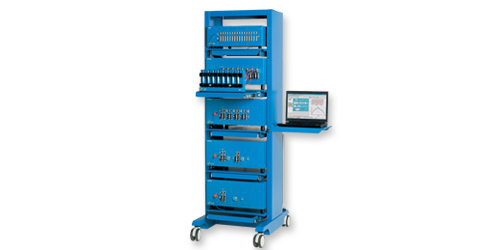

Серия MPG-2xx может поставляться в стойке, способной поддерживать 5 устройств. Для управления всеми устройствами необходим только один компьютер благодаря соединению Ethernet.

Благодаря этому подключению блоки MPG-2xx могут быть установлены в локальной сети, чтобы позволить нескольким пользователям получать доступ к приборам и отслеживать циклическое переключение батарей из любого места.

Серия MPG-2xx предлагает измерение температуры и три дополнительных режима подключения к батарее (держатель батареи, короткие или длинные кабели). Каждый канал имеет два аналоговых входа и один аналоговый выход для взаимодействия с внешними приборами. Серия MPG-2xx поставляется с программным обеспечением EC-Lab®, разработанным для батарей и суперконденсаторов. Большинство методик разработаны специально для батарей. Также доступны специальные инструменты анализа.

EC-Lab®: программное обеспечение для мониторинга, предназначенное для тестирования батарей

В программное обеспечение EC-Lab® была добавлена новая модульная технология. Эта техника «ModuloBat» дополняет раздел приложений для аккумуляторов.

Пределы

В EC-Lab® пользователь может определить все параметры, относящиеся к материалу батареи, такие как емкость, в специальном меню «Характеристики элемента батареи». Для каждого метода многие параметры могут быть определены как пределы эксперимента (значение x, значение заряда / разряда, потенциал ...). Некоторые из этих ограничений можно использовать в качестве параметров безопасности, чтобы остановить эксперимент и избежать повреждения ячейки. Их также можно использовать как условные ограничения для перехода к следующему шагу (температура, Q). Каждый метод может состоять из нескольких последовательностей (до 100), можно связать до 20 различных методов. Благодаря этой возможности пользователь может создавать уникальные и гибкие эксперименты.

ModuloBat

Новая техника ModuloBat может состоять из 100 последовательностей. Для каждого из них режим управления может быть выбран пользователем из 12 режимов. В каждой последовательности можно выбрать до трех пределов, при достижении которых выполняются разные действия, например, «перейти к следующей последовательности». Для оптимального количества точек данных можно определить несколько условий записи. Настройки также могут быть определены как функция скорости загрузки.

Анализ

Графический пакет, поставляемый с программным обеспечением EC-Lab®, включает расширенные инструменты анализа и настройки (Z Fit). Некоторые функции процесса, такие как «Данные процесса», «Производительность и энергия за цикл» или «Сводка протокола постоянной мощности», помогают пользователю вычислять дополнительные переменные во время последовательных циклов, например:

• энергия,
• емкость заряда / разряда,
• эффективность,
• динамическое сопротивление.

Обработанный файл автоматически сохраняется на компьютере.
