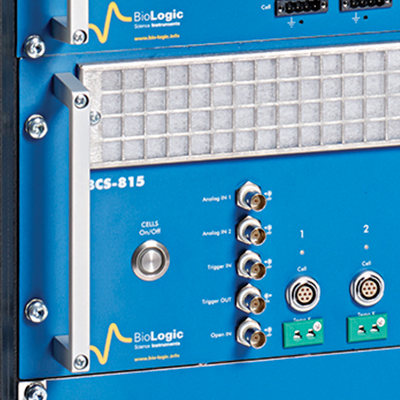

Станция циклирования аккумуляторов BioLogic BCS-815

Области применения: батареи и интеркалирующие соединения, циклирование аккумуляторов, конденсаторы и суперконденсатор, EIS

8 каналов на модуль

Напряжение

     Диапазон от 0 В до 9 В
     Разрешение контроля: 150 мкВ
     Разрешение измерений: 40 мкВ (18 бит)
     Точность: <± 0,3 мВ ± 0,01% от настройки
     Скорость нарастания: 3 кВ/с

Ток:

     ± 15 A Макс. (Непрерывный) на канал
     5 диапазонов от 10 А до 1 мА
     Разрешение управления: до 80 нА
     Разрешение измерений: до 20 нА (18 бит)
     Точность: <0,05% от FSR ± 0,01% от значения (диапазон 10 А)
     Точность: <0,05% от FSR ± 0,01% от настройки (другие)
     ± 30 A, ± 60 A или ± 120 A с параллельными каналами

EIS:

     Стандарт на каждом модуле (мультиплексированный по 8 каналам)
     Диапазон 10 кГц - 10 мГц
     Амплитуда до 2,5 В (5 В от пика до пика)
     Амплитуда до 6 А (12 А от пика до пика)

Измерение:

     2 мс Время сбора данных
     2 мс Временная база
     1 (18 бит) на каждом модуле. Аналоговый вход
     1 (16 бит) на каждом модуле Аналоговый выход

Подключение ячейки:

     4 выводных провода

Общие:

     Высота 4U
     23 кг Вес
     1700 Вт Потребляемая мощность

Описание

Более 25 лет компания Bio-Logic SAS разрабатывает оборудование, основным назначением которого является изучение батарее и соединений с прослойкой. Благодаря значительному опыту работы коллектив организации смог вывести на рынок линейку продукции BT-Lab®. В результате расширился спектр электрохимических предложений, что предназначены для решения задач в сфере испытания перезарядки батарей.

BCS-8xx состоит из модулей, каждый из которых включает в себя 8 каналов. Высокая точность контроля и измерения тока доступна в 5 диапазонах (в соответствии с моделью). Каналы могут быть подключены параллельно, чтобы отводился ток до 120 А. Когда имеется 18 разрядный аналого-цифровой преобразователь измерения напряжения, возможно достижение разрешения BCS-8xx 40мкВ. Более широкий потенциал и значимость достигаются за счет оснащения каждого канала модуля EIS, что работает в диапазоне 10кГц-10МГц. Так удается оперативно и точно определять значение внутреннего сопротивления.

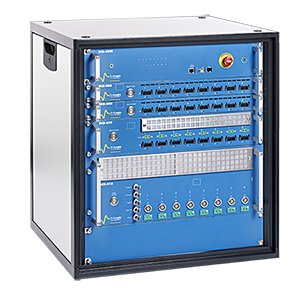

Модули BCS-8xx могут быть интегрированы в один шкаф. Имеются различные размеры шкафов, например, 38U, 24U, 12U и 6U. Модуль связи нужен для персонального контроля и сбора информации со всех каналов одновременно. Каждый из каналов является независимым устройством. За счет соединения Ethernet шкафы BCS могут быть подключены к локальной сети. В результате несколько пользователей одновременно смогут получать доступ к оборудованию и отслеживать перезарядку батареи из любого места. Также в перечне достоинств можно выделить простоту формирования резервного копирования информации, относительно перезарядки батареи. Все данные будут сохранены на сервере.

Каждый канал модульной сети способен измерять температуру за счет использования термопар типа «К». Каждый модуль обладает аналоговым входом и выходом, благодаря чему появляется возможность для подключения внешних устройств. Точность тестирования АКБ обеспечивается за счет измерения в четырех точках.

Специальная программа BTLab® используется для управления модулями BCS-8xx. Платформа существует и дорабатывается более 10 лет. В результате специалистам удалось создать надежный, полноценный и качественный продукт для тестирования перезарядки батарей.

Интерфейс BT-Lab

Рассматриваемая программа позволяет обеспечивать комфорт и широкий потенциал в сфере перезарядки АКБ. Мощная технология "ModuloBat" предусматривает 12 вариантов режима управления. В результате упрощается программирование особых коммуникаций. Параллельно наблюдается простота интерфейса. Пользователь получает доступ к возможностям исследования, а также настраивает график для каждого из выбранных каналов.

Прошивка для оборудования

Микропрограммирование в BCS-8xx – автономная операционная система, которая устанавливается в оборудование при запуске интерфейса. При этом наблюдается самостоятельность аппаратного управления при реализации эксперимента. Программа базируется на ОС Windows 64 или 32 разрядного образца. Кроме того, нужно акцентировать внимание на большом количестве точек, за счет чего удается держать под контролем несколько модулей.

Тотальный контроль

Поддерживается одновременный просмотр нескольких каналов в расширенном спектре. Параметры для каждого канала будут выделяться разными красками. Поэтому информативная визуальная индикация предоставляется оперативно. В режиме реального времени можно отслеживать ток, напряжение и уровень заряда.

Мощная технология

Софт открывает возможности в сфере определения важнейших характеристик батареи, например, название, материалы и мощность. Указанные параметры можно просмотреть в разделе «Характеристики элемента батареи». Экспериментальные определения доступны за счет технологии ModuloBat. В результате появляется возможность настроить до ста последовательностей, каждая из которых может управляться по любому из 12 поддерживаемых режимов. Также есть возможность комбинирования разных режимов. Контролируемый ток определяется в виде функции номинальной мощность. В результате пользователь может выполнить более уникальные эксперименты с гибкими настройками. Сэкономить время поможет сохранение и загрузка схем экспериментов. Пользователь может использовать инновационные методики (например, GCPL – технология на базе EC-Lab®).

Потенциал эксперимента и уровень безопасности

Любая цепочка ModuloBat поддерживает ввод до 3 предельных значений измерений в эксперименте. Можно назначить время, параметры тока, напряжение, температурный диапазон и прочее. Если достигается предел, появляется возможность выбрать следующее действие (например, «прекращение эксперимента» или «переход к другой последовательности). Параллельно можно на каждом канале установить безопасные пределы, чтобы каналы закрывались в случае непредвиденных ситуаций.

Продуманное сохранение

Оптимальное количество информационных точек определяют некоторые параметры записи. Многочисленные условия записи с командами «ИЛИ» можно эксплуатировать для отслеживания полного спектра преобразований поведения ячеек при записи данных, при этом возникают возможности для ограничения общего потока данных определенным объемом, позволяющим оперативно анализировать информацию.

Хорошая графика

В BT-Lab® интегрирован графический пакет, включая возможность формирования шаблонов графиков и анализа информации. В результате появляется возможность фильтровать трассировки каналов. В итоге, появляется окно с несколькими графиками (до 128 штук на окно). Расширенные параметры графика помогают пользователю добавлять и настраивать переменные в каждой оси. BT-Lab® поддерживает аналитические инструменты, например, интегральная, круговая или линейная посадка.

Потенциал ЭИС

В эту программу входят возможности EIS для каждого канала, при этом поддерживаются частоты 10кГц-10мГц. Исследования могут производиться в потенциостатическом или гальваностатическом режиме. Поддерживается корректировка дрейфа, благодаря чему настраивается дрейф напряжения АКБ при внесении изменений в EIS.
