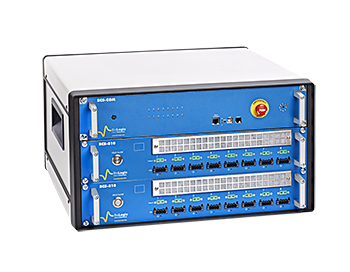

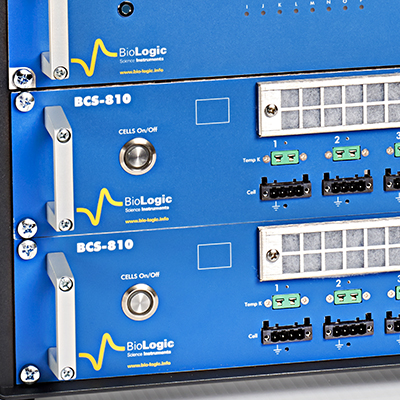

Станция циклирования аккумуляторов BioLogic BCS-810

Области применения: батареи и интеркалирующие соединения, циклирование аккумуляторов, конденсаторы и суперконденсатор, EIS

Напряжение:

     Диапазон от 0 В до 10 В
     Разрешение контроля: 150 мкВ
     Разрешение измерения: 40 мкВ (18 бит)
     Точность: <± 0,3 мВ ± 0,01% от настройки
     Скорость нарастания: 150 кВ / с

Ток:

     ± 1,5 A Макс. (Непрерывный) на канал
     5диапазонов от 1 А до 0,1 мА
     Разрешение управления: до 8 нА
     Разрешение измерений: до 2 нА (18 бит)
     Точность: <0,05% от FSR ± 0,01% от настройки

EIS:

     Стандарт на каждом модуле (мультиплексированный по 8 каналам)
     Диапазон 10 кГц - 10 мГц
     Амплитуда до 2,5 В (5 В от пика до пика)
     Амплитуда до 600 мА (1,2 A от пика до пика)

Измерение:

     2 мс Время сбора данных
     2 мс Временная база
     1 (18 бит) на каждом модуле. Аналоговый вход
     1 (16 бит) на каждом модуле Аналоговый выход

Подключение ячейки:

     4 выводных провода + Защита

Общие:

     Высота 2U
     Вес 10 кг
     220 Вт Потребляемая мощность

Описание

Компания Bio-Logic SAS уже на протяжении многих лет занимается созданием приборов, с помощью которых осуществляется исследование батарей и слоистых соединений. Многолетний опыт работы позволил нашей команде специалистов создать собственную линейку продуктов BT-Lab® с целью увеличения диапазона электрохимических продуктов, что позволило удовлетворить узкоспециализированные потребности рынков испытания перезарядки батарей. Каждый модуль BCS-8xx представлен совокупностью каналов. Наличие 5 диапазонов тока обеспечивает высокие показатели точности контроля и измерения тока. Подключение каналов модулей BCS-815 можно осуществлять в параллельном формате, что способствует достижения максимальных показателей тока. В случае необходимости можно создать условия для расширения возможностей и значимости, данная цель достигается за счет использования EIS, что позволяет обозначить более точное и быстрое определение внутреннего сопротивления батареи.

Модули BCS-8xx можно устанавливать в одном месте. Речь идет о наличии совокупности шкафов разных размеров. Модуль связи выступает в качестве инструмента для осуществления индивидуального контроля, также он отвечает за сбор данных по всем представленным каналам. Стоит отметить, что каждый канал во внутренней части модуля представлен в виде независимой единицы. Посредством соединения Интернет шкафы можно подключать к локальной сети, что обеспечивает доступ к оборудованию для нескольких пользователей. Такой формат заметно упрощает осуществление контроля над работой оборудования из любой точки локальной сети. Среди преимуществ такого формата можно выделить упрощенный процесс составления резервной копии сохраненных сведений по перезарядке батареи, которые находятся на сервере локальной сети.

Каждый канал модулей дает возможность для измерения температуры за счет использования термопар К-типа. Стоит отметить, что каждый модуль BCS-8xx имеет в своем арсенале аналоговый вход / выход, который отвечает за доступ к подключению внешних носителей. Тестирование аккумуляторов рекомендуется проводить с помощью 4-точечных измерений для получения качественного результата.

Управление каждым модулем производится за счет специального софта BTLab®. Многолетний опыт работы и комплексный подход позволили разработать надежный софт, с помощью которого можно осуществлять качественный контроль над процессом перезарядки батарей.

Функционал BT-Lab

Специальной разработанный софт ставит своей главной целью обеспечение удобного и качественного процесса перезарядки батареи. В качестве фундаментальной основы выступает метод «ModuloBat», он предлагает большое разнообразие режимов управления, способствующих облегчению программирования уникальных последовательностей. Стоит отметить, что интерфейс представлен в простом формате с акцентов на информировании обо всех необходимых параметрах эксперимента. В отдельной графе представлен график каждого выбранного канала.

Прошивки приборов

Микропрограммное обеспечение BCS-8xx выступает в качестве автономной операционной системы. Процесс загрузки осуществляется в прибор при запуске интерфейса на этапе реализации эксперимента. Специально разработанный софт BT-Lab®, в основе которого лежит использование операционной системы Windows, адаптирован для запуска на персональных компьютерах. Отличительной особенностью системы является ее универсальность, открывающая доступ к осуществлению контроля над несколькими модулями одновременно.

Полный контроль

В случае необходимости все каналы можно просматривать одновременно. Состояние каждого канала представлено определенным цветом, что дает возможность для получения точной информации о каждом отдельном канале. Вся совокупность показателей отображается в режиме онлайн для максимального удобства.

Фундаментальная основа

Специально разработанный софт дает возможность для фиксирования критических параметров, связанных с батареей, они представлены в отдельном разделе. В рамках эксперимента метод «ModuloBat» позволяет включать в свой состав широкий спектр последовательность для получения необходимых данных. Софт имеет множество возможностей для продуктивного проведения эксперимента и получения достоверных данных.

Пределы эксперимента и безопасности

Последовательность может быть представлена совокупностью экспериментальных пределов измеренных значений, среди которых можно выделить время, ток, и другие важные для эксперимента показатели. В случае достижения предела можно выбрать различные действия для дальнейшего хода эксперимента. В случае необходимости на каждом канале можно добавить пределы безопасности, которые обеспечивают возможность для осуществления закрытия канала при возникновении непредвиденной ситуации в рамках проведения мероприятий.

Интеллектуальная запись

Для оптимального количества точек данных можно определить несколько условий записи. Множественные условия записи с командами «ИЛИ» используются, чтобы не пропустить какие-либо изменения в поведении ячеек во время записи данных, а также ограничивают общие собранные данные разумными объемами для более быстрого анализа.

Обширный графический пакет

Отдельного внимания заслуживает графический пакет, который встроен в софт и представлен в виде набора мощных инструментов для создания шаблонов графиков и анализа данных. Данный набор дает возможность для осуществления фильтрации трассировки по каналам. Такой формат позволяет получить уникальное по своему содержанию окно, которое включается в себя большое разнообразие графиков. Пользователь может за счет расширенного спектра возможностей добавлять и настраивать новые переменные для каждой оси. В случае необходимости можно воспользоваться инструментами анализа.

Возможности ЭИС

Специальной разработанный софт предлагает возможность спектроскопии электрохимического импеданса. Эта операция может осуществлять на каждом канале в нескольких режимах. Отдельного внимания заслуживает наличие функции коррекции дрейфа, с помощью которой осуществляется коррекция дрейфа напряжения батареи на этапе измерения EIS.
