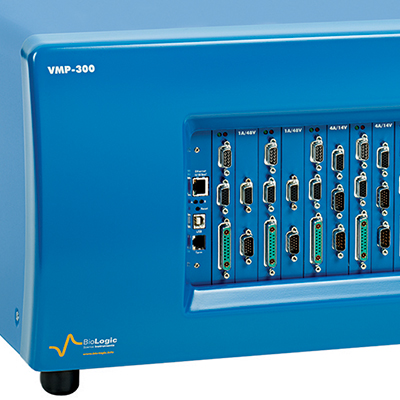

Потенциостат / гальваностат BioLogic VMP-300

Области применения: батареи и интеркалированные соединения, аккумуляторы, конденсаторы и суперконденсаторы, коррозия и покрытия, EIS, электрохимия, топливные ячейки и биотопливо, фундаментальная электрохимия, проводимость жидкостей, солнечные батареи, датчики, топография

Характеристики

КАНАЛЬНАЯ ПЛАТА

Общие функции

• Потенциостат: да
• Гальваностат: да
• Анализатор импеданса: да (опция)
• Кулонометр: да
• Генератор линейной развертки: да (опция)
• Работа на заземленных ячейках: да
• IR компенсация: да
• Аналоговая фильтрация: да
• Внешние входы/выходы: да
• Подключения ячейки: 2, 3, 4 или 5 электродов (+ земля)

Контрольный усилитель

• Максимальное напряжение: ±12 В
• Максимальный ток: ±500 мА постоянного
• Компенсация ус-ия широкопол: 9 прогр. факторов стабильности
• Макс. диапазон един. ус-ния: 1.4 МГц
• Скорость нарастания (без нагр): >20 В/мкс
• Время подъема/падения (б.н.): <500 нс

Контроль напряжения

• Диапазоны: Регулируемый от ±10 В до ±30 мВ
• Уровень пост. напряжения: ±10 В 300 мкВ разрешение
• Точность: <±1 мВ± 0,03 % значения
• Максимальное разрешение: 1 мкВ

Контроль тока

• Диапазоны: ±1 A, ±100 мА, ±10 мA, ±1мA, ±100 мкA, ±10 мкA, ±1 мкA (7диапазонов)
• Дополнительные диапазоны: ±100 нA, ±10 нA с усилением
• Точность: < ±0.1% диапазона ±0.03% значения
• Разрешение: 0.0033% диапазона

Измерение напряжения

• Диапазоны: ±10 В, ±5 В, ±2.5 В, ±250 мВ, ±25 мВ
• Уровень пост. напряжения: ±10 В, 300 мкВ разрешение
• Точность: (DC) <±1 мВ±0.03% значения
• Максимальное разрешение: <0.0033% диапазона
• Полоса пропускания (-3Дб): 8 МГц Фильтрация 50 кГц, 1 кГц и 5 Гц, низкочастотные 4-х полюсные фильтры
• Сбор данных: 1,000,000 измерений/секунду

Измерения тока

• Диапазоны: ±1 A, ±100 мA, ±10 мA, ±1 мA, ±100 мкA, ±10 мкA, ±1 мкA
• Дополнительные диапазоны: ±100 нА, ±10 нА с усилением
• Точность: (DC) <±0.1% диапазона±0.03% значения
• Максимальное разрешение: 0.0033% диапазона
• Полоса пропускания (-3Дб): 8 МГц
• Фильтрация: 50 кГц, 1 кГц и5 Гц, низкочастотные 4-х полюсные фильтры
• Сбор данных: 1,000,000 измерений/секунду

Электрометр

• Входной импеданс: 1 TΩ || 25 пФ типичный
• Входной ток смещения: < 10 пА
• Полоса пропускания (-3Дб): 8 МГц
• Коэф. подавления синф. сигн.: > 60 дБ при 100 кГц

Импеданс заземленного корпуса

• Работа на заземл. ячейках: 10 МΩ || 10 нФ типичный
• Заземленный режим: <10 кΩ

IR Компенсация

• Определение сопротивления: EIS
• Режим компенсации: аппаратная и программная обратная связь
• Диапазон компенсации: программируемый от 0 до 100% резистор токового диапазона

Вспомогательные Входы/Выходы

• Внешний вход: Может быть использован для применения внешнего сигнала непосредственно на усилитель управления
• 2 аналоговых входа: Автоматические ±2.5 В, ±5 В, ±10 В диапазоны-16 бит разрешение
• 1 аналоговый выход: ±10 В диапазон 16 бит разрешение
• 2 цифровых входа TTL level: Trigger вход и открытый выход
• 1 цифровой выход TTL level: Trigger выход
• 2 измерительных выхода: ток ячейки и компенсированный потенциал рабочего электрода

КОРПУС

• Размеры: 315x534x565 мм (Ш x Д x В)
• Вес: 30 кг
• Питание: 85-264 В, 47-63 Гц
• Мощность: 1,500 Вт

Описание

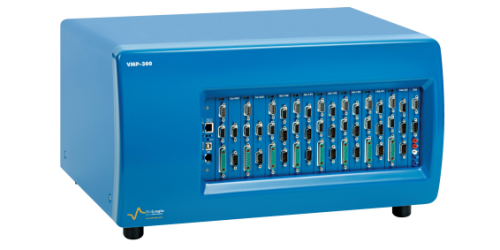

VMP-300 - электрохимическая рабочая станция, имеющая множество каналов. Данная модель представляет собой более гибкий мультипотенциостат, характеризующийся высоким исследовательским уровнем.

VMP-300 – это модульный блок из ряда продуктов, которые предлагают 16 слотов для плат гальваностата, потенциостата, усилителей и EIS. Канальные платы и усилителей могут комбинироваться, что позволяет получить больше каналов или достичь высоких токов. Представленная рабочая станция многоканальна, при этом, каждый из каналов независим от остальных. Благодаря этому, прибор становится многопользовательским.

В рассматриваемом приборе стандартная плата потенциостата способна обеспечивать выходное напряжение ±12В. Диапазон изменения потенциоалов ±10В, а максимальный ток составляет 500 мА. В устройстве предусмотрено 9 интеллектуальных диапазонов рабочих частот, благодаря чему обеспечивается стабильность прибора, независимо от условий, в которых он находится.

В каждый канал устройства могут быть опционально добавлены измерения EIS. Представленная опция характеризуется широким диапазоном частиц, вплоть до 7МГц.

У рассматриваемой модели встроена плата калибровки, которая находится в отдельном слоте. Благодаря этому, можно включить калибровочный процесс в любой момент, когда нужные точные и надёжные измерения. Используя опции ультрамалых токов, можно улучшить их чувствительность. Эту функцию можно добавить в любой из имеющихся 16 каналов.

Прибор представляет собой универсальную систему, поддерживающую усилители. Их можно выбрать в разных диапазонах, а именно – 1А, 2А, 4А и 10А. Усилители можно подключить параллельно, что позволяет добиться более высокого уровня тока. Так, при 15 усилителям в диапазоне 10А можно достичь 150А.

Вместе с потенциостатом поставляется ПО EC-Lab. Оно представляет собой многофункциональный пакет программ, предлагающий широкий диапазон методов и приложений. Они могут применяться в заданной последовательности или выбраны отдельно для эксперимента. С помощью представленного оборудования анализировать коррозионные и импедансные данные, изучать защитные покрытия, проводить нанотехнологические исследования и др.

Модули

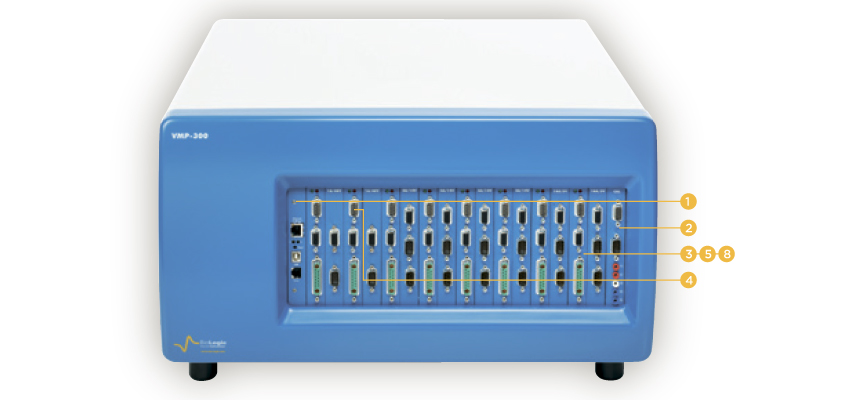

Стандартная и опциональная конфигурация VMP-300:

1. Коммуникационная плата для передачи данных через 100Base T Enternet либо USB соединение. Прибор можно подключить к локальной сети по стационарному IP-адресу. К устройству может быть подсоединён любой компьютер, что возможно через удалённый доступ. Информация хранится в достаточно большом встроенном буфере, который фиксирует 700 тысяч данных.
2. Плата калибровки. С её помощью пользователь может запустить полную калибровку потенциостата и усилителя. Это опция требуется не только для того, чтобы проверить и настроить погрешность, но и сравнить эталонные внутренние напряжения. Пределы тока также калибруются.
3. Плата потенциостата/гальваностата. У представленного механизма есть 9 вариантов диапазона частот. Благодаря этому достигается превосходная стабильность, когда выполняются высокоскоростные измерения. Буферный режим устройства позволяет проводить эксперименты на автоклавах, трубопроводах и заземлённых элементах. Особенностью рассматриваемой серии предстаёт встроенная ОС. Экспериментами управляет цифровая плата, даже в случае, когда отсутствует подключение к компьютеру. В устройство встроено 3 фильтра, которые позволяют устранить не желаемые шумы.
4. Входное и выходное вспомогательное напряжение. Они используются, чтобы получить внешние сигналы, чтобы управлять внешним устройством, синхронизировать эксперименты VMP-300 с другими приборами. Также, можно добавить сигнал безопасной остановки. Посредством аналогового входа 2 можно контролировать напряжение и ток ячейки, а контрольные выходы E и I доступны для их записи.
5. Электрохимическая импедансная спектроскопия (опция). Выбирая потенциостат с возможностью EIS, пользователь может проводить ЭИС до 7МГц. Эта встроенная опция не предусматривает внешнего анализатора. В добавлении к одиночному синусоидальному методу EIS измерений, VMP-300 имеет возможность использовать метод основанный на мульти-синусоидальном методе Фурье для уменьшения времени сбора и обработки данных эксперимента.
6. Генератор линейной развертки (опция). Генератор линейной развертки это опциональный модуль. Он автоматически определяется и обеспечивает сканирование напряжения до 1 МВ/с, время сбора и обработки данных уменьшается до 1 мкс.
7. Усилители (опция). VMP-300 имеет до 15 слотов для подключения усилителей тока, на выбор имеется четыре разновидности: ±1А/ ±48В, ±2А/ ±30В, ±4А/[-4;14]В, ±10А/[0;5]В. Благодаря представленному диапазону, все приложения электрохимии покрыты, особенно тестирование батарей. Схожие усилители могут быть подключены к VMP-300 параллельно, чтобы увеличить максимальный ток.
8. Дополнительный потенциостат (опция). В VMP-300 можно подключить до 16 плат потенциостата с или без EIS возможности. Каждый из них может быть с опцией малых токов.
9. Ультра малый ток (опция). Опция ультра малых токов доступна для каждого из 16 каналов VMP-300. Эта опция понижает пределы базовых токов с 1 мкА до 1пА, таким образом разрешение опции малых токов составляет 76 аА на 1 пА диапазоне. Состоит из элементного кабеля с высокочувствительным электрометром который располагается рядом с ячейкой.

VMP-300 – многоканальная электрохимическая рабочая станция, в которой гармонично сочетается универсальность и высокая производительность.
