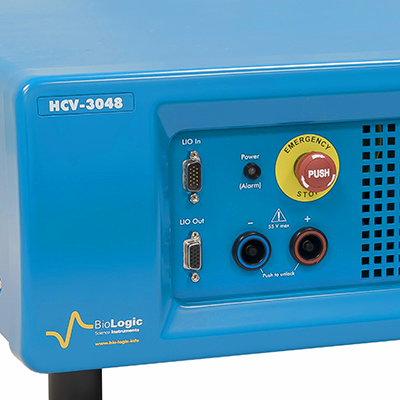

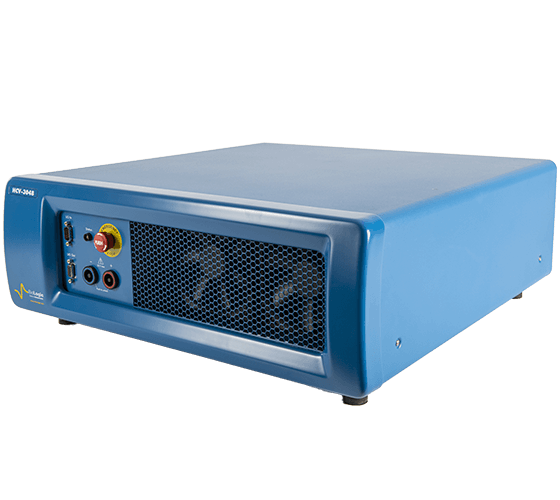

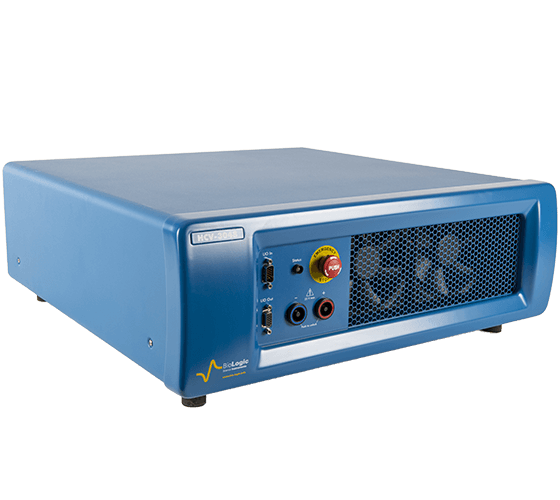

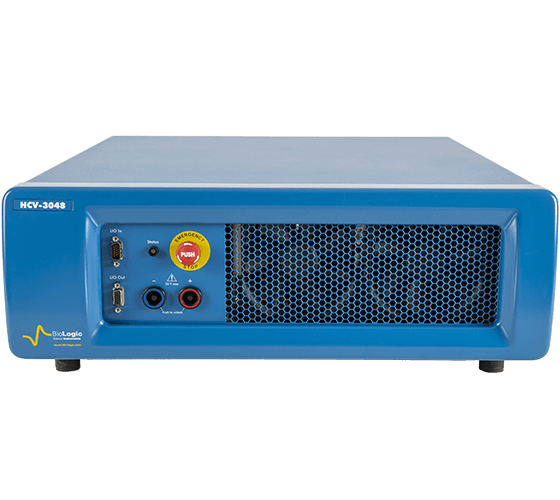

Внешний усилитель тока и напряжения BioLogic HCV-3048

Области применения

• батареи,
• аккумуляторы,
• конденсаторы и суперконденсаторы,
• коррозия и покрытия,
• ЭИС,
• электрохимия,
• топливные элементы и биотопливо,
• фундаментальная электрохимия,
• солнечные батареи,
• датчики.

Характеристики основного устройства

Напряжение

• Диапазоны: 0 - 48 В
• Точность: 0,03% + 0,03% (диапазон + показания)

Ток

• Максимальный: ± 30 А на блок (± 120 при параллельном подключении 4 блоков)
• Диапазоны: 0,3 A / 3 A / 30 A
• Точность: 0,1% + 0,3% (диапазон + показание)
• Параллельный: да (до 4 шт.)

Общее

• Рост / падение: <3 мкс (от 0 до 48 В)
• Скорость нарастания: > 20 В/мкс
• Плавающий: да (сопротивление изоляции: 350 кОм)
• Входной импеданс: 100 ГОм // 140 pF
• Пропускная способность: 800 кГц

Механические и электрические

• Потребляемая мощность: 2000 Вт, 200-264 В, 47-440 Гц
• Размеры: 400 x 430 x 135 мм (Д x Ш x В)
• Вес: 26 кг

ЭИС

• Диапазон частот: 500 кГц - 10 мкГц
• Максимальная амплитуда: 12,5 В (потенциал), 100% диапазона тока (гальвано)
• Точность: См. Контурный график

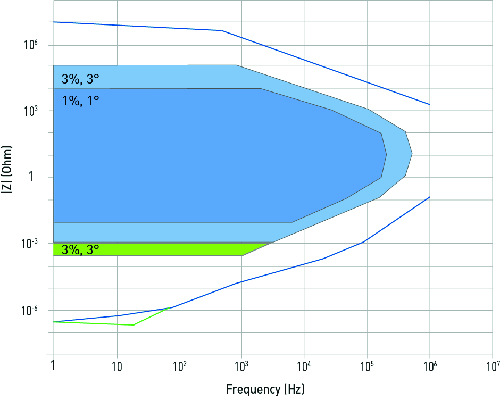

Контурный график ЭИС

Описание

Исследования в области накопления и преобразования энергии ежедневно предъявляют новые и сложные технические требования. Разработки аккумуляторов, электролизеров или топливных элементов требуют передовых и проверенных в лаборатории диагностических инструментов для получения значимых результатов реальных испытаний.

HCV-3048 разработан для определения характеристик стека / блока батарей. Максимальный непрерывный ток ± 30 А для одного блока может быть увеличен до ± 120 А путем параллельного подключения четырех блоков. Диапазон управляющих напряжений 0-48 В.

Импедансная спектроскопия (ЭИС) предоставляет ценную информацию о продуктах для аккумулирования и преобразования энергии, помогая определить кинетические свойства множества процессов в тестируемом устройстве. HCV-3048 дает непревзойденное понимание систем высокой мощности, которые до сих пор были недостижимы.

Конфигурация прибора может быть легко изменена по мере необходимости на месте конечным пользователем. Инструмент не нужно отправлять обратно на завод, чтобы его модернизировать, благодаря возможности подключения и поддержки модулей усилителя.

Программное обеспечение EC-Lab® - совершенный электрохимический интерфейс

HCV-3048 - это модуль Plug and Play для инструментов на базе VMP-300. Таким образом, HCV-3048 расширяет все преимущества программного обеспечения EC-Lab®, включая:

• Построитель последовательности для быстрой и простой сборки сложных экспериментов, таких как городские профили.
• Отображение данных в режиме реального времени с расширенными графиками, такими как кулоновская эффективность в зависимости от количества циклов.
• Расширенная обработка и анализ данных, например моделирование эквивалентной схемы ЭИС с помощью Z Fit.

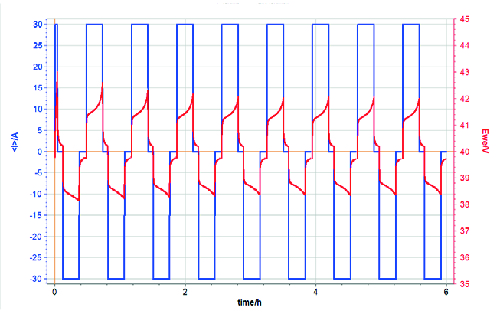

± 30 А циклирование на стек батарей

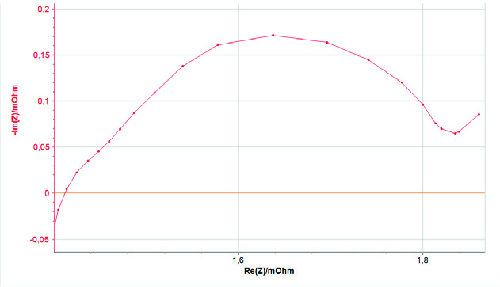

Гальвано-ЭИС на аккумуляторном элементе амплитудой 70 АГальвано-ЭИС на аккумуляторном элементе амплитудой 70 А(3 блока соединены вместе)

Настроен на высокую производительность ЭИС

EIS (электроимпедансная спектроскопия) теперь является обычным инструментом для тестирования аккумуляторов и определения их характеристик. Внутреннее сопротивление, перенос электронов и ионную диффузию можно исследовать с помощью этого все более распространенного и информативного метода.

Благодаря уникальному дизайну HCV-3048 предлагает непревзойденные измерения ЭИС. Его скорость позволяет пользователю исследовать аккумуляторную батарею и другие устройства до 500 кГц. (см. контурный график ЭИС)
