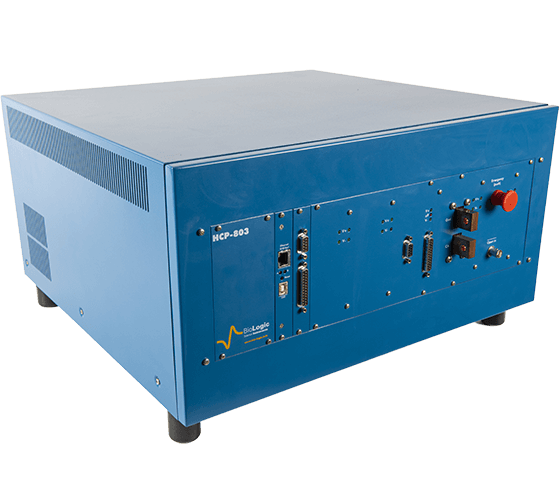

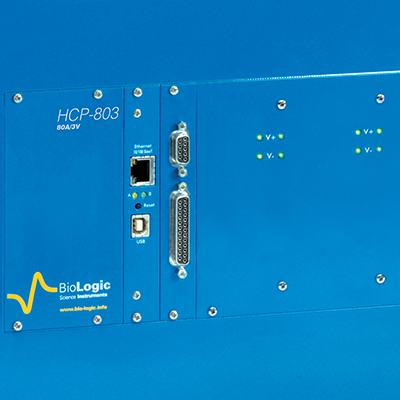

Потенциостат BioLogic HCP-803

Описание

Этот прибор представляет собой исследовательский потенциостат с опцией повышения напряжения до 80 А. Он доступен в двух разных моделях: управляемый автономный HCP-803 и внешний усилитель VMP3B-80, который входит в другую конструкцию и управляется потенциостатом нашего производства. Этот усилитель совместим с SP-150, VSP и VMP3.

Наш внешний усилитель тока может быть подключен и отключен от платы канала и подключен к другой без выключения инструмента. Вы можете подключить HCP-803 напрямую к ПК через порт USB 2.0. Альтернативная связь Ethernet позволяет установку в локальной сети. Аналоговые входы / выходы доступны для управления внешними приборами и записи сгенерированных данных. Программное обеспечение EC-Lab®, поставляемое с устройством, предлагает более 50 методов, которые можно упорядочить или связать, а также различные инструменты анализа.

Возможности EIS в стандарте обеспечиваются специальными методами для управления ячейкой в ​​режиме потенцио или гальвано. Среди различных программных анализов инструмент моделирования с алгоритмами Левенберга Марквардта и Симплекса интересен для изучения материалов, составляющих клетки, и для последующего старения.

Характеристики основного устройства

Контроль ячейки

• Подключение: 2, 3, 4 или 5 клеммных выводов (+ земля)
• Соответствие: +/- 10 В диапазон регулировки от ± 10 В до 0 - 20 В
• Максимальный постоянный ток: ± 400 мА
• Максимальное разрешение потенциала: 300 мкВ в 20 В динамическом диапазоне программируется до 5 мкВ на 200 мВ спектр
• Максимальное разрешение тока: 760 пА в диапазоне 10 мкА
• Точность (DC): <0,1% от полного диапазона
• Время нарастания: <2 мкс (без нагрузки)
• Время сбора: 20 мкс

Измерение тока

• Диапазоны: от ± 10 мкА до ± 400 мА (7 диапазонов)
• Максимальное разрешение: 0,004% от всего диапазона
• Скорость захвата: 200 000 образцов / с
• Точность (DC): <0,1% от полного диапазона

Потенциальное измерение

• Диапазоны: ± 2,5 В, ± 5 В, ± 10 В, ± 10 В, регулируемые
• Максимальное разрешение: 0,0015% диапазона, до 75 мкВ
• Скорость захвата: 200 000 образцов / с
• Точность (DC): <0,1% от полного диапазона

Электрометр

• Входы: 3 измерения потенциала
• Сопротивление: > 10¹² Ом параллельно с <20 пФ
• Ток смещения: < 5 пА

Вспомогательные входы / выходы

• 2 аналоговых входа общего назначения: автоматические ± 2,5 В, ± 5 В, ± 10 В диаппазоны
• 1 аналоговый выход: ± 10 В
• 1 входной триггерный уровень TTL
• 1 выходной триггер уровня TTL

Основные характеристики

• Габариты, вес: 495 х 465 х 260 мм (Ш х Д х В), 23 кг
• Мощность: 200-240 В, 47-440 Гц

Характеристики электроимпедансной спектроскопии

Импеданс

• Диапазон частот: от 10 мкГц до 10 кГц
• Амплитуда: от 1 mVpp до 1 Vpp, 0.1 % to 50 % от диапазона тока
• Точность: 2%, 2°

Характеристики платы ускорения

Контроль ячейки

• Подключение: 5 выводов
• Соответствие: -5 В, +5 В
• Диапазон тока: 80 А постоянный
• Диапазоны потенциалов: ±5 V @ 1 A, ±4 V @ 40 A и ±3 V @ 80 A
• Время подъема в режиме гальвано : 150 мс
• Время подъема в режиме потенцио: 95 мс

Измерение

• Потенциальная точность (DC) <0,1% от общего диапазона
• Точность тока (DC) <0.5% от общего диапазона
• Текущий шум (от пика до пика 0-100 кГц) 14 мАрм
• Потенциальный шум (от пика до пика 0-100 кГц) 0,18 мВрм

Электрометр

• Входы 3 измерения потенциала
• Импеданс 1010 Ом

Вспомогательные входы / выходы

• 1 вход безопасности для разомкнутой цепи
• 1 кнопка аварийной остановки
