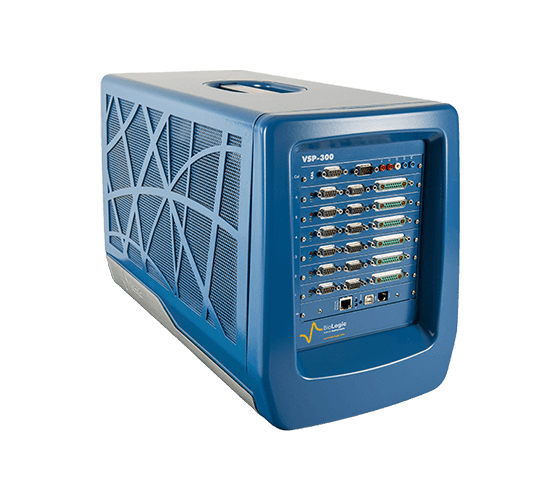

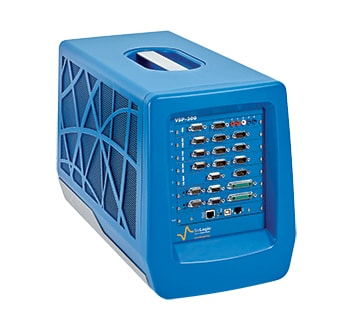

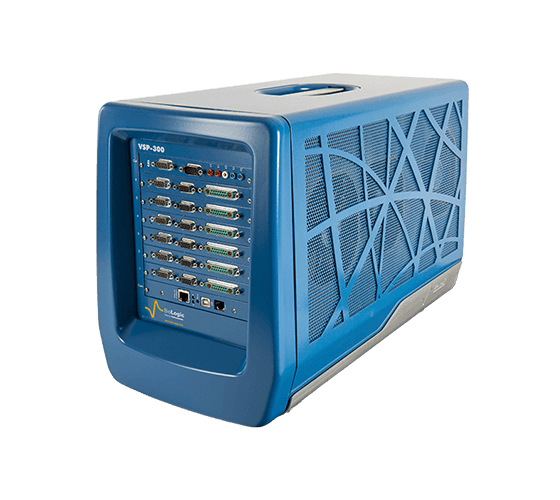

Потенциостат / гальваностат / FRA BioLogic VSP-300

Области применения

• батареи и интеркалированные соединения,
• аккумуляторы,
• конденсаторы и суперконденсаторы,
• коррозия и покрытия,
• EIS,
• электрохимия,
• топливные ячейки и биотопливо,
• фундаментальная электрохимия,
• проводимость жидкостей,
• солнечные батареи,
• датчики,
• топография.

Характеристики

Общие функции

• Потенциостат: да
• Гальваностат: да
• Анализатор импеданса: опция
• Кулонометр: да
• Аналоговый генератор рампы: опция
• Плавающий режим: да
• ИК-компенсация: положительная обратная связь ПО и оборудования
• Аналоговая фильтрация: да
• Внешний вход/выход: да
• Подключение элементов: 2, 3, 4 или 5 клеммных проводов (+ земля)

Управляющий усилитель

• Соответствие: ± 12 В
• Максимальный ток: ± 500 мА непрерывный
• Компенсация пропускной способности: 9 программируемых факторов стабильности
• Максимальная единая пропускная способность: 1,4 МГц
• Скорость нарастания (без нагрузки): > 20 В/мкс
• Время нарастания/спада (без нагрузки): < 500 нс

Контроль напряжения

• Диапазон регулировки: от ± 10 В до ± 30 мВ
• Сдвиг уровня постоянного тока: ± 10 В, разрешение 300 мкВ
• Точность: <± 1 мВ ± 0,03% от установки
• Наименьшее разрешение: 1 мкВ

Контроль тока

• Диапазоны ± 500 мА, ± 100 мА, ± 10 мА, ± 1 мА,± 100 мкА, ± 10 мкА, ± 1 мкА (7 диапазонов)
• Точность <± 0,1% от диапазона ± 0,03% от настройки
• Разрешение 0,0033% диапазона

Измерение напряжения

• Диапазоны: ± 10 В, ± 5 В, ± 2,5 В, ± 250 мВ, ± 25 мВ
• Сдвиг уровня постоянного тока: ± 10 В, разрешение 300 мкВ
• Точность (постоянный ток): <± 1 мВ ± 0,03% от показания
• Максимальное разрешение: <0,0033% диапазона
• Полоса пропускания: (-3 дБ) 8 МГц
• Фильтрация: 50 кГц, 1 кГц и 5 Гц,4-полюсные фильтры нижних частот Саллена-Ки
• Выборка данных: 1000000 выборок / с

Измерение тока

• Диапазоны: 9 диапазонов (автоматический / автоматический ограниченный / ручной) От ± 1 А до ± 10 нА (± 100 нА, ± 10 нА с усилением)
• Точность (постоянный ток): <± 0,1% от диапазона ± 0,03% от показания
• Максимальное разрешение: 0,0033% диапазона
• Полоса пропускания: (-3 дБ) 8 МГц
• Фильтрация: 50 кГц, 1 кГц и 5 Гц,4-полюсные фильтры нижних частот Саллена-Ки
• Выборка данных: 1,000,000 выборок / с

Электрометр

• Входное сопротивление: 1 ТОм || 25 пФ
• Входной ток смещения: <10 пА
• Пропускная способность: (-3 дБ) 8 МГц
• Коэффициент отклонения в обычномрежиме: > 60 дБ при 100 кГц

Сопротивление заземления к шасси

• Плавающий режим: 10 МОм || 10 нФ
• Режим заземления: <10 кОмИК-компенсация
• Определение сопротивления: EIS
• Режим компенсации: положительная обратная связь ПО и оборудования
• Диапазон компенсации: программируемый от 0 до 100% от диапазона тока резистора

Дополнительные входы / выходы

• Внешний вход: можно использовать для подачи внешнего сигнала непосредственно на управляющий усилитель
• 2 аналоговых входа: автоматический диапазон ± 2,5 В, ± 5 В, ± 10 В разрешение -16 бит
• 1 аналоговый выход: Диапазон ± 10 В, разрешение 16 бит
• 2 цифровых входа: уровень TTL: триггерный вход и открытый вход
• 1 цифровой выход: Уровень TTL: триггерный выход
• 2 выхода монитора: ток ячейки и скомпенсированный потенциал рабочего электрода

Описание

Мощность и Модульность

VSP-300 - это современный потенциостат / гальваностат / FRA исследовательского класса с замечательными характеристиками. Это новейший эталон в линейке продуктов BioLogic.

Созданный на основе многолетней истории гибких и модульных потенциостатов Bio-Logic, VSP-300 включает в себя новейшие технологии, обеспечивающие отличную производительность.

Многоканальный потенциостат / гальваностат VSP-300 - это универсальный прибор, имеющий 6 слотов, используемых для размещения от 1 до 6 канальных плат. Каждая канальная плата может вмещать сверхслаботочный кабель и может быть связана с одним или несколькими наборами усилителей.

Доступны четыре типа бустерных комплектов: 1 A / 48 В, 2 A / 30 В, 4 A / 14 В и 10 A / 5 В.

В одно шасси VSP-300 можно подключить до четырех усилителей. Они могут быть распараллелены для увеличения выходного тока. Каждая канальная плата может быть оснащена аналоговым генератором пилообразного сигнала. Это не только многоканальная система, этот инструмент может управляться независимо несколькими пользователями благодаря подключению к локальной сети.

Идеальный инструмент в электрохимии

Стандартный потенциостат в VSP-300 обеспечивает ± 12 В соответствие, ± 10 В опорный контроль, и максимальный ток ± 500 мА. Девять интеллектуальных диапазонов частот обеспечивают стабильность VSP-300 в самых разнообразных экспериментальных условиях. Стандартный потенциостат в VSP-300 обеспечивает ± 12 В соответствие, ± 10 В опорный контроль, и максимальный ток ± 500 мА. Девять интеллектуальных диапазонов частот обеспечивают стабильность VSP-300 в самых разнообразных экспериментальных условиях.

VSP-300 - это плавающий прибор, позволяющий использовать его с заземленными ячейками, автоклавами и перчаточными ящиками.

Измерения электроимпедансной спектроскопии (ЭИС) могут быть добавлены в качестве опции для каждого канала VSP-300. Встроенный FRA имеет частотный диапазон от 10 мкГц до 7 МГц. Это замечательное высокочастотное измерение может быть выполнено с точностью от 1% / 1 ° до 3 МГц и от 3% / 3 ° до 7 МГц, что позволяет проводить испытания диэлектрических материалов.

Доступен ряд усилителей для приложений, требующих более высоких напряжений и / или токов, таких как батареи электромобилей (EV), солнечные элементы и конденсаторы.

Чувствительность к низкому току можно улучшить, используя опцию сверхмалого тока (до диапазона 1 пА при разрешении 76 а). Как высокие, так и низкие токи могут быть достигнуты в одном эксперименте благодаря уникальному подключению к ячейке.

VSP-300 поставляется со встроенной калибровочной платой. Это позволяет пользователю запускать процедуру калибровки по мере необходимости или когда требуется наиболее точное измерение.

VSP-300 подключается к ПК через USB или Ethernet. Если используется соединение Ethernet, устройство можно установить как устройство в локальной сети, что позволит нескольким пользователям получить доступ к прибору. В этом режиме также возможен удаленный доступ.

Пакет программного обеспечения EC-Lab®, поставляемый с системой, представляет собой простой в использовании многофункциональный интерфейс как для новых, так и для опытных пользователей. Он предоставляет широкий спектр методов и приложений, которые можно упорядочить и / или связать с дизайном практически любого эксперимента, который пользователь может вообразить.

Доступны различные инструменты анализа для электроаналитических данных и данных о коррозии и батареях, а также для моделирования эквивалентных схем для интерпретации данных импеданса.

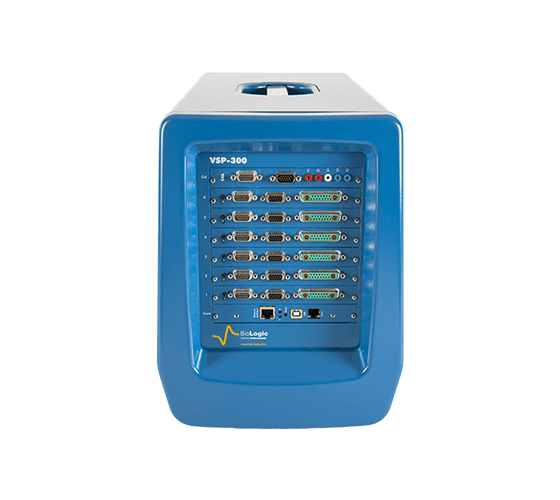

Стандартная конфигурация

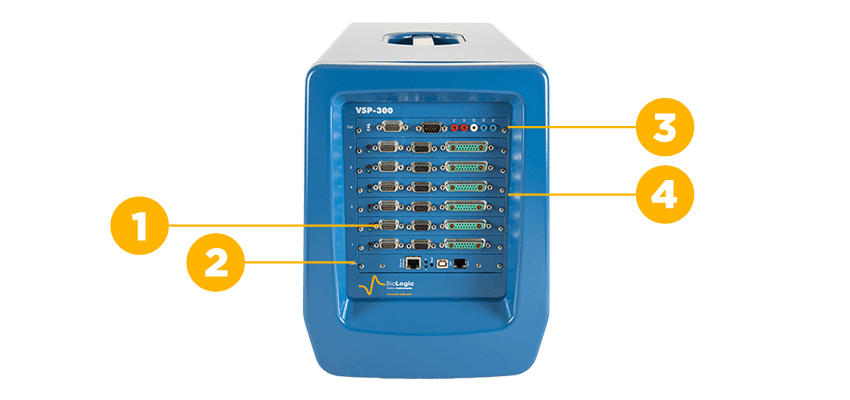

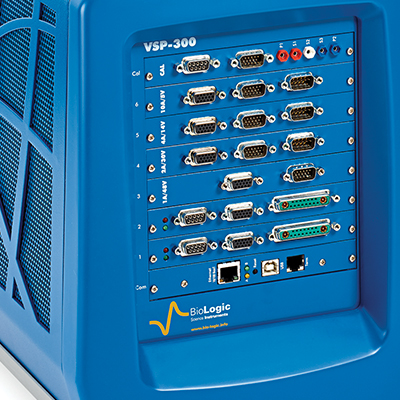

1. Входы / выходы вспомогательного напряжения

9-контактный разъем на потенциостате предлагает несколько аналоговых и цифровых входов / выходов. Их можно использовать для ввода внешних сигналов, управления внешним устройством, синхронизации эксперимента VSP-300 с другими устройствами и для добавления внешнего сигнала аварийного останова. Напряжение или ток элемента можно контролировать с помощью внешнего устройства через аналоговый вход 2. Доступны контрольные выходы E и I для записи аналогового напряжения и тока элемента.

2. Коммуникационная плата

Коммуникационная плата VSP-300 подключается к компьютеру через USB или 100 BaseT Ethernet. Устройство также можно установить как устройство в локальной сети, используя статический IP-адрес. Любой компьютер в сети может подключиться к VSP-300, даже для удаленного доступа. Данные хранятся в большом встроенном буфере (700 000 точек данных) и загружаются непрерывно. В случае потери коммуникационного соединения VSP-300 также может автоматически повторно подключить прибор к сети и восстановить передачу данных на управляющий компьютер.

3. Калибровочная плата

Используя встроенную калибровочную плату, пользователь запускает процедуру полной калибровки потенциостата VSP-300 и канала повышения напряжения. Эта калибровка не только проверяет и регулирует смещения и усиление в зависимости от точных внутренних эталонных напряжений, но также калибруются диапазоны тока.

4. Плата потенциостата / гальваностата

Потенциостат / гальваностат в VSP-300 имеет 9 доступных диапазонов рабочих характеристик для предотвращения колебаний, которые могут возникать в ячейках с высоким импедансом. В результате VSP-300 демонстрирует отличную электронную стабильность при проведении высокоскоростных измерений. Стандартная плата имеет 3 разъема на передней панели потенциостата. Для подключения кабеля ячейки используется 25-контактный смешанный разъем. 15-контактный разъем связывает плату потенциостата с усилителем, калибровкой или другой дополнительной платой. Плавающий режим ВСП-300 (с изолированным источником питания) позволяет проводить эксперименты на заземленных элементах, на трубопроводах или автоклавах. Эксклюзивной особенностью VSP-300 является встроенная операционная система. Управление экспериментом обеспечивается цифровой платой ВСП-300, даже при потере связи с компьютером. Доступны 3 аналоговых фильтра для удаления нежелательного шума во время эксперимента: 50 кГц, 1 кГц и 5 Гц.
