Станция циклирования аккумуляторов BioLogic BCS-805

Области применения: батареи и интеркалирующие соединения, циклирование аккумуляторов, конденсаторы и суперконденсатор, EIS

8 каналов на модуль

Характеристики

Напряжение

• Диапазон от 0 В до 10 В
• Разрешение контроля: 150 мкВ
• Разрешение измерения: 40 мкВ (18 бит)
• Точность: <± 0,3 мВ ± 0,01% от настройки
• Скорость нарастания: 150 кВ / с

Ток

• ± 150 мА Макс. (Непрерывный) на канал
• 5 диапазонов от 100 мА до 10 мкА
• Разрешение управления: до 800 пA
• Разрешение измерений: до 0,2 нА (18 бит)
• Точность: <0,05% от FSR ± 0,01% от настройки

EIS:

• Стандарт на каждом модуле (мультиплексированный по 8 каналам)
• Диапазон 10 кГц - 10 мГц
• Амплитуда до 2,5 В (5 В от пика до пика)
• Амплитуда до 60 мА (пик-пик 120 мА)

Измерение

• 2 мс Время сбора данных
• 2 мс Временная база
• 1 (18 бит) на каждом модуле. Аналоговый вход
• 1 (16 бит) на каждом модуле Аналоговый выход

Подключение ячейки

• 4 выводных провода + Защита

Общие

• Высота 1U
• Вес 5 кг
• 60 Вт Потребляемая мощность

Описание

Французская компания Bio-Logic SAS разрабатывает приборы для изучения процессов в батареях и слоистых соединениях более 25 лет. Используя накопленный опыт, компания создала серию приборов BT-Lab®. Приборы серии расширяют перечень электрохимических устройств, увеличивают возможности изучения процессов перезарядки источников питания.

В состав комплекса BT-Lab входят 8-канальные модули BCS-8xx. Каждый модуль, в зависимости от модели, имеет свои пределы измерений. Шкала для измерений силы тока включает 5 диапазонов, что обеспечивает высокую точность контроля показателей. Максимальная величина измеряемой силы тока — 120 А; чтобы достичь этой величины, используют каналы усовершенствованных модулей BCS-815, соединяемых параллельно.

Для измерений напряжения используется 18-разрядный аналого-цифровой преобразователь. При этом разрешение модулей BCS-8xx достигает впечатляющего значения — 40 мкВ в частотном диапазоне 0,01-10 МГц. Оснащение каждого канала модуля функцией EIS расширяет возможности приборов, позволяет быстро и точно измерять внутреннее сопротивление источников тока.

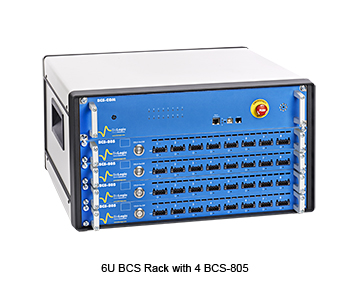

Шкафы для размещения аппаратуры изготавливаются 4 размеров: 4U, 12U, 24U и 36U. В одном шкафу может разместиться несколько модулей BCS-8xx. Индивидуальное наблюдение и сбор информации одновременно от каждого канала обеспечивает модуль связи. В каждом модуле все каналы работают независимо один от другого.

Шкафы BCS можно соединить с локальной сетью, воспользовавшись технологией Ethernet. При этом сразу несколько пользователей одновременно получают доступ к контролю за приборами и могут наблюдать за процессами перезарядки батареи из любой сетевой точки. Возможность создания резервной копии полученных данных о процессе перезарядки источника тока и ее сохранение на локальном сервере — еще одно преимущество подключения к локальной сети.

Значение температуры можно получить с помощью подключения термопары К-типа к любому каналу модулей BCS-810/BCS-815. Для взаимодействия с внешними устройствами в модулях BCS-8xx предусмотрен аналоговый вход/выход. Четыре точечных измерения позволяют точно протестировать аккумулятор.

Для управления модулями BCS-8xx разработано специальное программное обеспечение BT-Lab®. Более чем 10-летний опыт работы с BT-Lab®, учет замечаний и непрерывное совершенствование позволили сделать ее надежной и полностью адаптированной к требованиям тестирования батарей платформой.

Интерфейс комплекса для испытаний батарей BT-Lab

Программное обеспечение испытательного комплекса имеет интуитивно понятный, простой и информативный интерфейс. Инновационный метод «ModuloBat» сочетает в себе гибкость и удобство перезарядки батарей. 12 режимов контроля облегчают программирование не повторяющихся последовательностей. Параметры эксперимента отображаются одновременно с графиком каждого отдельного канала.

Прошивка приборов

Программное обеспечение BCS-8xx — автономная операционная система. Оно использует ресурсы системы Windows, может работать как с 32-х, так и с 64-х разрядными процессорами. Загружается перед началом эксперимента, использует независимое аппаратное управление. Поддерживает многопоточный режим и может одновременно контролировать работу нескольких модулей.

 Полный контроль

 Расширенное глобальное представление, реализованное в BT-Lab, позволяет одновременно отображать информацию со всех каналов. Данные с отдельного канала отображаются различными цветами. Визуальные графические изображения формируют информативные индикаторы. Зависимости величины заряда, силы тока и напряжения от времени отображаются в онлайн-режиме.

 Мощный метод

 Пользователь программного обеспечения BT-Lab может самостоятельно определять важные параметры состояния батареи. Из раздела о характеристиках элементов источника тока можно узнать имя, использованные материалы, мощность. Для экспериментального определения некоторых характеристик в методе ModuloBat предусмотрено использование до 100 различных наборов последовательностей.

 Каждой последовательностью можно управлять одним из 12 режимов, а они могут обмениваться информацией. Значения протекающего тока можно рассматривать как зависимость от номинальной мощности. Такое представление дает возможность пользователю более широко и гибко изменять параметры экспериментов. Каждый набор параметров эксперимента можно сохранить на сервере и многократно использовать. Загрузка осуществляется одновременно на все выбранные каналы, что дает значительную экономию времени.

 В программном обеспечении EC-Lab, предназначенном для исследовательских целей, реализованы последние достижения передовых технологий. В известном методе GCPL использованы наши разработки.

 Пределы эксперимента и безопасности

 При планировании эксперимента в ModuloBat можно задать до трех пределов значений измеряемых величин или скорости их изменения. Измеряемые величины: температура, напряжение, сила тока, время. В ходе исследования пользователь имеет возможность выбора запланированного действия при достижении значения выбранной величины заданного предела.

 Исследователь может продолжить эксперимент, прекратить его или изменить параметры, перейдя к последовательности N. На каждом отдельном канале устанавливается предел безопасности. Если значение измеряемой величины достигает этого предела, эксперимент прекращается.

 Интеллектуальная запись

Для определения оптимального количества сохраняемых данных задают условия записи. Многовариантные условия с логической командой «ИЛИ» исключают возможные ошибки с ячейками в процессе сохранения данных. Объем хранимой информации в разумных пределах ограничивается условиями записи.

 Обширный графический пакет

 В состав пакета BT-Lab включен графический редактор. Он позволяет создавать графики на основе имеющихся шаблонов и анализировать данные. Трассировка реализует возможность фильтрации по каналам и считывание значений в любой точке графика. Мультиграфическое окно одновременно отображает до 128 графиков. Для каждой оси пользователь может добавлять новые переменные и изменять их значения. Редактор предоставляет возможности анализа графиков методами линейной, круговой, интегральной интерпретации.

 Возможности ЭИС

 Программное обеспечение BT-Lab позволяет провести спектроскопию электрохимического импеданса (EIS). В каждом канале реализована возможность проведения измерений в частотном диапазоне 0,01-10 МГц в потенциостатическом или гальваностатическом режиме. Отдельная функция отслеживает дрейф напряжения источника тока и корректирует его в процессе измерений.
