Потенциостат / гальваностат / FRA BioLogic HCP-1005

Описание

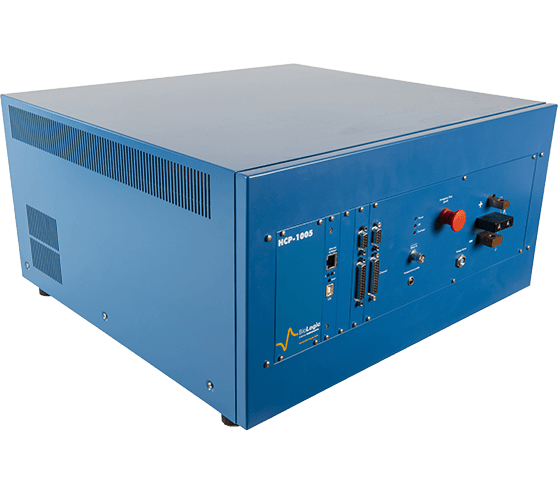

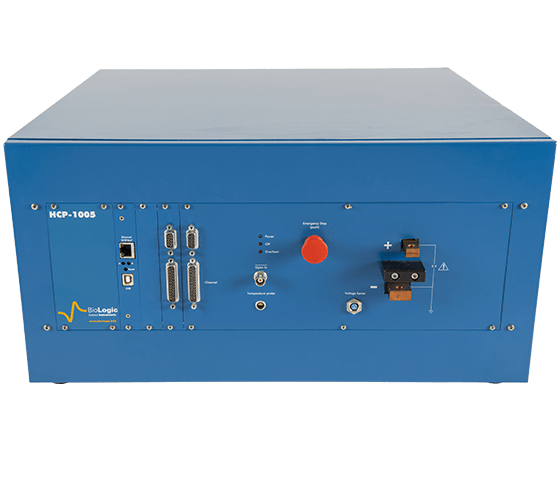

HCP-1005 представляет собой компактный сильноточный потенциостат / гальваностат / EIS, специально разработанный для исследования сильных вторичных батарей с высокой емкостью. С диапазоном напряжения от 0 до 5 В и диапазоном тока +/- 100 А данный прибор можно использовать для тестирования промышленного аккумулятора. Возможность EIS, встроенная в конструкцию, идеально подходит для испытаний на износ.

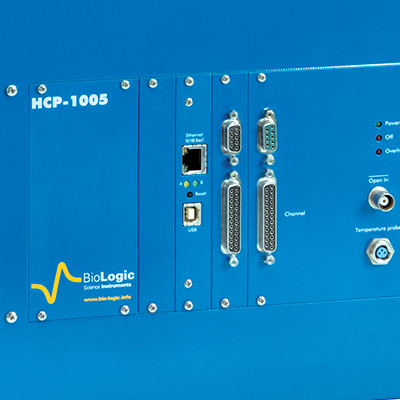

Он доступен в двух разных моделях: управляемая автономная HCP-1005 и внешний усилитель VMP3B-1005, который входит в другую конструкцию, которая будет управляться потенциостатом нашего ассортимента. Этот усилитель совместим с SP-150, VSP, VMP2 и VMP3. Управление HCP-1005 осуществляется с ПК через соединение USB или Ethernet. Используя соединение Ethernet, HCP-1005 можно установить в локальной сети, чтобы следить за экспериментом с нескольких компьютеров.

Программное обеспечение EC-Lab®, поставляемое с потенциостатом, предлагает более 50 методов, которые можно упорядочить или связать, а также различные инструменты анализа. EC-Lab® также позволяет пользователю измерять потенциал противоэлектрода.

Возможности EIS предоставляются в стандартной комплектации с более чем 5 специальными методами управления ячейкой в ​​режиме потенцио или гальвано. Специфические мультисезонные методы EIS разработаны для сокращения продолжительности эксперимента. Среди различных программных инструментов моделирование данных EIS с помощью алгоритмов Левенберга-Марквардта и Симплекса представляет интерес для изучения материалов, составляющих клетки, и для последующего старения.

Наш внешний электронный ускоритель может быть подключен и отключен от платы канала и подключен к другой без выключения инструмента.

Характеристики основного устройства

Контроль ячейки

• Подключение: 2, 3, 4 или 5 клеммных выводов (+ земля)
• Соответствие: +/- 10 В диапазон регулировки от ± 10 В до 0 - 20 В
• Максимальный постоянный ток: ± 400 мА
• Максимальное разрешение потенциала: 300 мкВ в 20 В динамическом диапазоне программируется до 5 мкВ на 200 мВ спектр
• Максимальное разрешение тока: 760 пА в диапазоне 10 мкА
• Точность (DC): <0,1% от полного диапазона
• Время нарастания: <2 мкс (без нагрузки)
• Время сбора: 200 мкс

Измерение тока

• Диапазоны: от ± 10 мкА до ± 400 мА (7 диапазонов)
• Максимальное разрешение: 760 пА
• Скорость захвата: 200 000 образцов / с
• Точность (DC): <0,1% от полного диапазона

Потенциальное измерение

• Диапазоны: ± 2,5 В, ± 5 В, ± 10 В, ± 10 В, регулируемые
• Максимальное разрешение: 0,0015% диапазона, до 75 мкВ
• Скорость захвата: 200 000 образцов / с
• Точность (DC): <0,1% от полного диапазона

Электрометр

• Входы: 3 измерения потенциала
• Сопротивление: > 10¹² Ом параллельно с <20 пФ
• Ток смещения: < 5 пА

Вспомогательные входы / выходы

• 2 аналоговых входа общего назначения: разрешение 16 бит с автоматическим ± 2,5 В, диапазоны ± 5 В, ± 10 В
• 1 аналоговый выход: ± 10 В
• 1 входной триггерный уровень TTL
• 1 выходной триггер уровня TTL

Основные характеристики

• Габариты, вес: 495 х 465 х 260 мм (Ш х Д х В), 23 кг
• Мощность: 200-240 В, 47-440 Гц

Характеристики электроимпедансной спектроскопии

Импеданс

• Диапазон частот: от 10 мкГц до 10 кГц
• Амплитуда потенциала: от 1 mVpp до 1 Vpp
• Амплитуда гальвано: 0,1% до 50% диапазона тока
• Точность: 1%, 1°

Характеристики платы ускорения

Контроль ячейки

• Подключение: 2, 3, 4, 5 выводов
• Соответствие: 6 В
• Диапазон тока: - / + 100 А
• Диапазон потенциалов 0,6 - 5 В, настраиваемый
• Время подъема и падения в режиме гальвано (10/100 A) Нагрузка 20 мОм (bw 3): 4 мс
• Время подъема и падения в режим потенцио (0,6 / 5 В) без нагрузки (bw 3): 1,7 мс

Измерение

• Точность тока: 0,5% от полного диапазона
• Шум потенциала: (0-10 кГц) 0,15 мВ среднеквадратичное
• Шум тока: (0-10 кГц) 5 мА среднеквадратичное

Вспомогательные входы / выходы

• Т° зонд: PT-100 от 0 до 250 ° C
• 1 разомкнут при 0-5 В уровне TTL
• Отключение при перегреве 70 ° C
