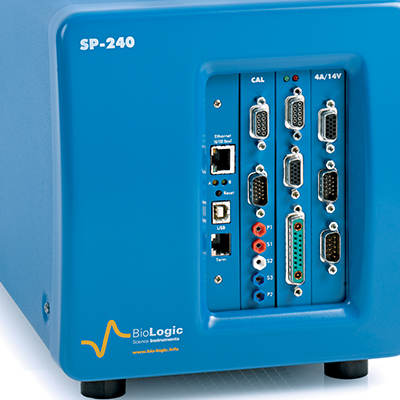

Потенциостат / гальваностат BioLogic SP-240

Области применения: батареи и интеркалированные соединения, перезарядка батарей, конденсаторы и суперконденсаторы, коррозия и покрытия, EIS, электрохимия, топливные элементы и биотопливо, фундаментальная электрохимия

Характеристики

КАНАЛЬНАЯ ПЛАТА

Основные функции

• Потенциостат: Да
• Гальваностат: Да
• Анализатор импеданса: Да
• Кулонометр: Да
• Генератор линейной развертки: Да
• Работа на заземл. ячейках: Да
• IR компенсация: Да
• Аналоговая фильтрация: Да
• Внешние входы/выходы: Да
• Поключение ячейки: 2, 3, 4 или 5 электродов (+ земля)

Контрольный усилитель

• Максимальное напряжение: ±12 В
• Максимальный ток: ±500 мА постоянного
• Компенсация ус-ия широкопол.: 9 прогр.факторов стабильности
• Макс. диапазон един. ус-ния: 1.4 МГц
• Скорость нарастания (без нагр): > 20 В/мкс
• Время подъема/падения (б.н.): < 500 нс

Контроль напряжения

• Диапазоны: Регулируемый от 10 В до 30 мВ
• Уровень пост. напряжения: ±10 В 300мкВ разрешение
• Точность: < ±1 мВ ± 0,03 % значения
• Максимальное разрешение: 1 мкВ

Контроль тока

• Диапазоны: ±500 мА, ±100 мА, ±10 мА, ±1мА, ±100 мкА, ±10мкА, ±1 мкА (7 диапазонов)
• Точность: < ±0.1% диапазона ± 0,03% значения
• Разрешение: 0.0033% диапазона

Измерение напряжения

• Диапазоны: ±10 В, ±5В, ±2.5 В, ±250мВ, ±25 мВ
• Уровень пост. напряжения: ±10 В, 300мкВ разрешение
• Точность (DC): < ±1 мВ ±0.03% значения
• Максимальное разрешение: < 0.0033% диапазона
• Полоса пропускания: (-3Дб) 8 MHz
• Фильтрация: 50 кГц, 1 кГц и 5 Гц, низкочастотные 4-х полюсные фильтры
• Сбор данных: 1,000,000 измерений/секунду

Измерение тока

• Диапазоны: ±500 мА, ±100мА, ±10мА, ±1мА, ±100 мкА, ±10мкА, ±1мкА
• Дополнительные диапазоны: ±100 нА, ±10 нА с усилением
• Точность (DC): < ±0.1% диапазона ±0.03% значения
• Максимальное разрешение: 0.0033% диапазона
• Полоса пропускания: (-3Дб) 8 МГц
• Фильтрация: 50 кГц, 1 кГц и 5 Гц, низкочастотные 4-х полюсные фильтры
• Сбор данных: 1,000,000 измерений/секунду

Электрометр

• Входной импеданс: 1 TΩ || 25 пФ типичный
• Входной ток смещения: < 10 пА
• Полоса пропускания: (-3Дб) 8 МГц
• Коэф. подавления синф. сигн.: > 60 дБ при 100 кГц

Импеданс заземленного корпуса

• Работа на заземл. ячейках: 10 МΩ || 10 нФ типичный
• Заземленный режим: < 10 кΩ

IR Компенсация

• Определение сопротивления: EIS
• Режим компенсации: аппаратная и программная обратная связь
• Диапазон компенсации: программируемый от 0 до 100% резистор токового диапазона

Вспомогательные Входы/Выходы

• Внешние входы: Может быть использован для применения внешнего сигнала непосредственно на усилитель управления
• 2 аналоговых входа: Автоматические ±2.5В, ±5В, ±10В диапазоны - 16 бит разрешение
• 1 аналоговый выход: ±10 В диапазон 16 бит разрешение
• 2 цифровых входа: TTL level: Trigger вход и открытый выход
• 1 цифровой выход: TTL level: Trigger выход
• 2 измерительных выхода: Ток ячейки и компенсированный потенциал рабочего электрода Общие Размеры, вес SP-200 225x167x410 мм (ШxДxВ), 6 кг SP-240 225x205x410 мм (ШxДxВ), 7.5 кг Питание 85-264 В, 47-440 Гц



ГЕНЕРАТОР ЛИНЕЙНОЙ РАЗВЕРТКИ (ОПЦИЯ)

Линейная развертка

• Диапазоны сканирования: 1 В/с, 100 В/с, 10 кВ/с, 1 МВ/с
• Разрешение сканирования: 0.0015% полной шкалы (до 15 мкВ/с)
• Диапазон напряжения: ±10 В
• Точность: < ±0.1% диапазона
• Количество циклов: 1 до 65535



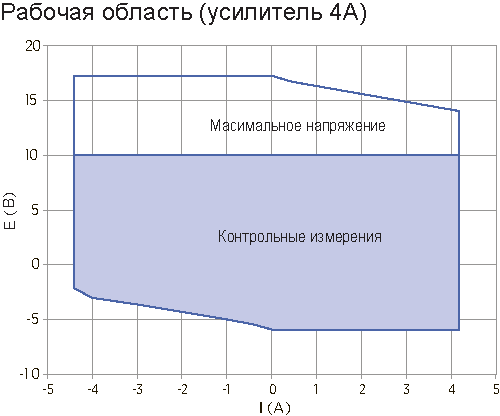

4 A/14 В УСИЛИТЕЛЬ

Усилитель

• Максимальное напряжение: +14; -3 В
• Максимальный ток: ±4 A
• Задаваемое напряжение: +10; -3 В
• Полоса пропускания: (-3дБ) > 8 МГц
• Скорость нарастания (б.н.): > 7 В/мкс
• Время под./падения (б.н.): < 100 нс
• Работа на заземл. ячейках: Да
• Точность тока: 0.1% диапазона ±0.007% значения



АНАЛИЗАТОР ИМПЕДАНСА (ОПЦИЯ)

Импеданс

• Диапазон частоты 10 мкГц - 7 МГц
• Разрешение частоты < 10 миллионых частей от значения
• Амплитуда сигнала 0.5 мВ до 2.5 В с 1 мВ разрешением 0.1% - 100% диапазона тока с разрешением 0.004% диапазона

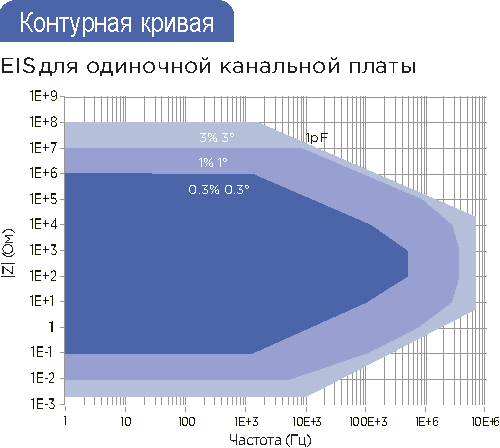

• Точность Смотрите контурную кривую
• Режимы работы Синусоида, мультисинусоида, FFT анализ

УЛЬТРА МАЛЫЙ ТОК (ОПЦИЯ)

Контроль ячейки

• Максимальный ток: ±1 А постоянного
• Макс. разрешение тока: 0.004% диапазона (76 аА макс)
• Прикладная погрешность тока: < ±0.1% диапазона ±0.03% значения для ±500 мА - ±100 нА диапазонов < ±0.1% диапазона ±1% значения для ±10 нА диапазона до ±1 нА диапазона < ±0.2% диапазона ±2% значения ±100 пА диапазона

Измерение тока

• Диапазоны: ±100 пА, ±1 нА, ±10 нА, ±100 нА
• Доп. диапазоны с усилен.: ±1 пА, ±10 пА
• Максимальное разрешение: 0.004% диапазона (76 аА макс)
• Точность(+20°C T +30°C): < ±0.1% диапазона ±0.03% значения для ±500 мА до ±100 нА диапазонов < ±0.1% диапазона ±1% значения для ±10 нА диапазона до ±1 нА диапазонов < ±0.2% диапазона ±2% значения для ±100 пА диап. < ±1% диапазона ±2% значения для ±10 пА диап. < ±10% диапазона ±2% значения для ±1 пА диап.

Электрометр

• Импеданс: 100 TΩ || 6 пФ типичный
• Ток смещения: < 1 пА (300 фА типичный)
• Полоса пропускания: 5 МГц
• EIS точность: Смотрите контурную кривую





Описание

Bio-Logic расширяет сферу одноканальных потенциостатов серией с двумя портативными рабочими станциями. Разработанная и изготовленная за время долгой истории модульных потенциостатов Bio-Logic, серия SP-200 соединила в себе последние технологии для обеспечения превосходной производительности.

Надежная плата в потенциостатах серии SP-200 с максимальным напряжением 12В и задаваемым напряжением ±10В, максимальным током ±500 мA. Диапазон из девяти интеллектуальных частотных полос серии SP-200, обеспечивают стабильность в широком разнообразии экспериментальных условий.

SP-240 оснащен ±4А усилителем, макс. напряжением [-3;+14]В и задаваемымнапряжением [-3;+10] В, максимальным током 4 А.Серия SP-200 можетработать на заземленных ячейках. Кроме того, есть возможность проведенияэкспериментов с местной коррозией благодаря портативности данныхаппаратов. Вместе с этим, они обладают множеством уникальных свойств ипревосходных технических характеристик. Серия SP-200 идеально подходитдля решения любой задачи в электрохимии.

Измерения электрохимической импедансной спектроскопии (EIS) могут быть добавлены как опция в серию SP-200. Встроенный измеритель частотной характеристики имеет диапазон частот от 10 мкГц до 7 МГц (ограничение до 1МГц с 4А усилителем).

Чувствительность к малым токам может быть улучшена при использовании опции ультра малых токов (до диапазона 1пА спогрешностью 76 аА). Серии SP-200 поставляются с встроенной платой калибровки. Это позволяет пользователю в любой момент запустить процесс калибровки для обеспечения достоверных и точных измерений.

EC-Lab, поставляемое в составе потенциостата, является многофункциональный пакетом программногообеспечения. С его помощью можно использовать широкое разнообразие методов и приложений, которые могут использоваться в заданной технологической последовательности и/или быть скомпонованы для проведения всевозможных экспериментов.

Разнообразие инструментов анализа доступно для электроаналитических и коррозионных данных так же хорошо как и моделирование эквивалентных цепей для интерпретации импедансных данных.

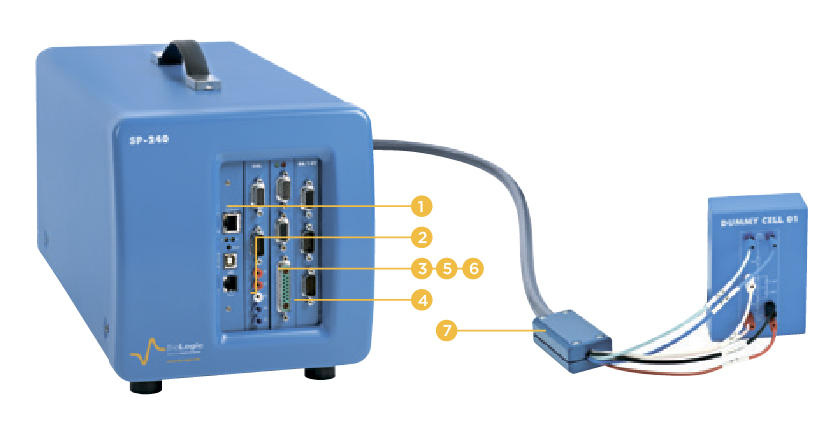

Комплектация

СТАНДАРТНАЯ КОНФИГУРАЦИЯ

1. Плата передачи данных

Плата передачи данных устройства подключается к компьютеру через USB или 100М Ethernet. Устройство так же может быть подключено к локальной сети, используя статический IP адрес. Каждый компьютер в сети может быть подклюен к устройству, даже через удаленный доступ. Данные хранятся в большом встроенном буфере (700 000 данных) и постоянно загружаются в компьютер.

2. Плата калибровки

Используя встроенную плату калибровки, пользователь запускает процесс полной калибровки на SP-200 и на канал усилителя. Эта калибровка проверяет и настраивает погрешности, сравнивает эталонные внутренние напряжения, пределы тока и калибруются.

3. Плата потенциостата/гальваностата

Потенциостат/гальваностат в сериях SP-200 имеет 9 доступных характеристик диапазона частот. Как результат, эта система показывает превосходную элетронную стабильность во время проведения высокоскоростных измерений. Floating mode позволяет проводить эксперименты на заземленных элементах, на трубопроводах или автоклавах. Эксклюзивное свойство серий SP-200 это встроенная операционная система. Управление экспериментами производится цифровой платой, даже когда подключение к компьютеру утеряно. Три аналоовых фильтра доступны для удаления шумов во время проведения эксперимента: 50 кГц, 1 кГц и 5 кГц.

4. 4 A / 14 В усилитель

4А усилитель поставляется с SP-240, предлагает контроль напряжения от - 3В до 10В и ток 4А. Предел поляризации идеален для электролиза или испытания батарей. Плата усилителя калибруется вместе с платой потенциостата при помощи платы калибровки.

ОПЦИИ

5. Электрохимическая импедансная спектроскопия

Выбирая потенциостат с возможностью EIS (Z опция), пользователь может прово дить EIS до 7МГц. Эта встроенная опция не предусматривает внешнего анализатора. В сравнении с одиночным синусоидальным методом EIS измерений, SP-200 имеет возможность использовать метод основанный на мульти-синусоидальном методе Фурье для уменьшения времени сбора и обработки данных эксперимента.



6. Генератор линейной развертки

Опциональный модуль, который может быть приобретен как модернизация. Он автоматически определяется и обеспе чивает сканирование напряжения со скоростью до 1 МВ/с.

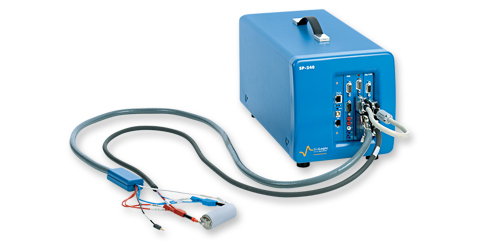

7. Ультра малый ток

Опция ультра малых токов доступна для серий SP-200. Эта опция понижает базо вые токи с предела в 1 мкА до 1пА, таким образом разрешение опции малых токов составляет 76 аА на 1 пА диапазоне. Состоит из элементного кабеля с высокочувствительным электрометром, который располагается на конце кабеля возле ячейки. Ультра малый ток 6 Опциональный модуль, который может быть приобретен как модернизация. Он автоматически определяется и обеспе чивает сканирование напряжения со скоростью до 1 МВ/с.
