Защитите свой потенциостат: BioLogic Premium Potentiostat Boosters - готовое решение

Защитите свой потенциостат с помощью линейки Premium, самостоятельно устанавливаемых внутренних усилителей.

BioLogic Premium Potentiostat Boosters: готовое решение

Компания BioLogic предлагает широкий ассортимент внутренних усилителей для своих потенциостатов/гальваностатов премиального уровня. Каждый усилитель был разработан для проведения исследований в специфической области, но особенно полезны они будут при проведении работ в сфере энергетики: изучении батарей, топливных элементов, солнечных панелей и процессов электролиза. При выборе учитывайте, что премиальные усилители могут обладать очень разными уровнями вольтажа и силы тока:

• ± 1 A / ± 48 V
• ± 2 A / ± 30 V
• ± 4 A / [-3; 14 V]
• ± 10 A / [-1; 6 V]

Такое разнообразие обусловлено большим количеством возможных объектов исследований, под каждый из которых подбирается определенный премиум-усилитель.



Преимущества использования усилителей линейки Премиум

Усилители будущего – модульные самонастраиваемые системы, которые позволят адаптировать потенциостат под конкретные исследования.

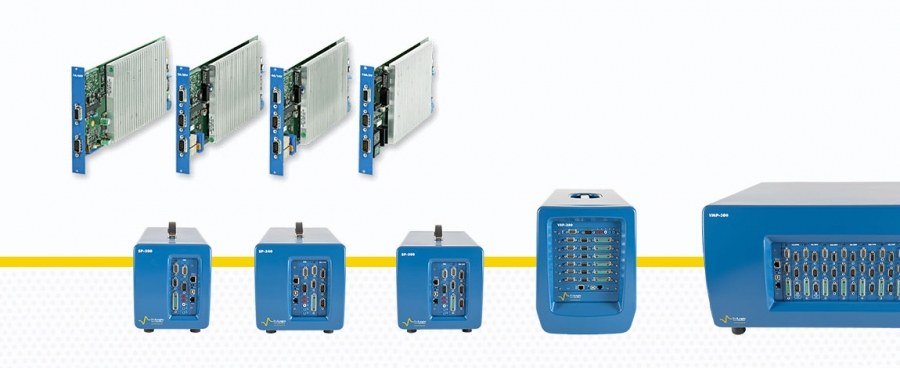

Премиальные усилители BioLogic подключаются непосредственно внутри корпуса прибора, также, как и обычные платы потенциостатов. Такая модульная конструкция позволяет гибко менять изучаемую ячейку без необходимости переключения на другой измерительный инструмент.

Также важно использование принципа «включил и пользуешься», который заметно упрощает замену плат по мере необходимости при проведении различных исследований. Например, есть возможность подключить одноканальную плату к плате на 1 А, чтобы изучить ячейки типа «таблетка», а затем, по необходимости переключаться на дополнительную десятиамперную плату для проведения работ с цилиндрическими ячейками.

Причем провести такие модификации вы можете самостоятельно и когда угодно, без необходимости покупки нового прибора. Это означает, что возможности вашего потенциостата можно наращивать по мере усложнения проводимых исследований. Процесс подключения новых усилителей прост и занимает не более 10 минут.

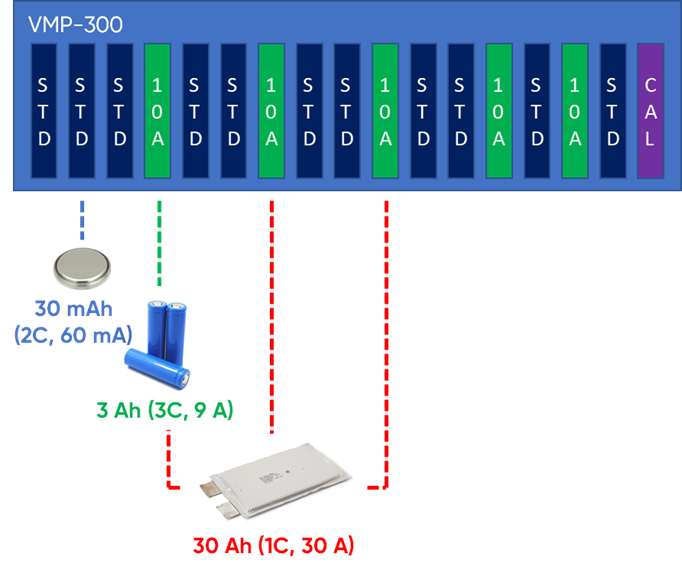

Пример использования усилителей при исследовании аккумуляторов

Допустим, пользователь работает в лаборатории с шасси VMP-300. Изначально ему необходимо проводить эксперименты на ячейке-таблетке LIR2032, которая обладает емкостью примерно 30 мА/ч. Для решения этой задачи можно использовать стандартную канальную плату. Но позже, этому же исследователю понадобилось поработать с цилиндрической батареей 26650 с емкостью около 3 А/ч. Для этого будет достаточно подключить усилительную плату на 10 А к потенциостату/гальваностату, что, позволит расширить диапазон прибора до 10 А. И даже если возникнет необходимость изучения пластинчатой батареи на 30 А/ч, будет достаточно параллельного подключения трех усилителей на 10 А, чтобы расширить диапазон VMP-300 до нужного уровня.





Пример использования: электролиз

Допустим, в лаборатории ведется разработка активной мембраны для протонобменных мембранных топливных ячеек (PEMFC). Вначале исследователи производят прототипы мембраны с активной зоной площадью 5 см2, чтобы проверить их эффективность. PEM-мембраны могут обладать плотностью тока до 2 А/см2, это означает, что для проведения работы будет достаточно одной усилительной платы на 10 А.





Когда разработка продолжиться, будут выбраны наилучшие варианты мембран, и увеличен изучаемая площадь до 25 см2. Учитывая особенности геометрии таких прототипов, может потребоваться диапазон вплоть до 50 А. Поэтому в потенциостат нужно будет добавить 5 подключенных параллельно десятиамперных усилителей.



Расширение сферы использования инструмента

Нужно отметить, что параллельное подключение допускается только для однотипных плат, чьи показатели полностью идентичны. При это оно позволяет удвоить максимальный уровень тока однотипных плат.

Это означает, что проводя работы с использованием премиальных усилителей BioLogic вы можете подключать до 15 усилителей. Таким образом диапазон вашего потенциостата может быть расширен вплоть до 150 А.

Кроме подключения новых плат ничего дополнительно делать не понадобиться. Прибор самостоятельно распознает новую конфигурацию, что позволит сразу приступить к исследованиям.



Дополнительная информация: Работа с приложениями EIS и High-Power

Спецификации диапазона частот EIS особенно важны для энергетических приложений, но представляют собой реальные технологические проблемы с точки зрения проектирования и разработки потенциостатов. Внутренние бустерные платы BioLogic Premium были разработаны для обеспечения высокочастотных (до мегагерц) измерений, которые могут открыть важные возможности для исследований, особенно для мощных систем. См. следующую статью: Обеспечение качества измерений спектроскопии электрохимического импеданса в системах большой мощности
