Распределение времени релаксации (DRT): как эффективно идентифицировать эквивалентные схемы

01 июнь 2022г.

Использование DRT как средства эффективной идентификации эквивалентных схем

Метод электрохимической импедансной спектроскопии (EIS) применяется для определения различных физических параметров исследуемой системы. Методика применяется с целью моделирования системы с применением так называемой эквивалентной электрической схемы. Она подразумевает, что каждый элемент схемы соотносится с определенной физической характеристикой изучаемой системы. Препятствием для применения этой методики исследования может послужить то, что для выбора электрической цепи потребуется заранее знать показатель импеданса системы.

DRT – это метод анализа, который позволяет трансформировать показатели импеданса, являющиеся функцией частоты в распределение временных констант в изучаемой системе. Так как методика DRT не требует наличия предварительных данных о системе, ее можно считать одним из важнейших инструментов, помогающих идентифицировать эквивалентную схему, которую в дальнейшем можно будет использовать в подборе показателей импеданса.

Основные преимущества DRT

Мы применяем программное обеспечение для моделирования Z Sim от EC-Lab. Оно позволяет получить модель диаграммы импеданса Найквиста для такой электрической эквивалентной схемы: Q1/R1 + Q2/R2. Эти параметры показаны на рис. 1а, диаграмму Найквиста можно увидеть на рис. 1б.

Не обладая предварительными данными о системе допустимо было бы предположить, что задействована только одна временная константа, и попытаться подобрать эти данные с использованием эквивалентной электрической схемы: Q1/R1. Результаты этих действий показаны на рис. 2. На рис. 2а отображены расчетные параметры, а на рис. 2б – подобранные данные. Таким образом вы можете удостовериться, что расчетные параметры весьма далеки от правильных, таких которые показаны на рис. 1а.

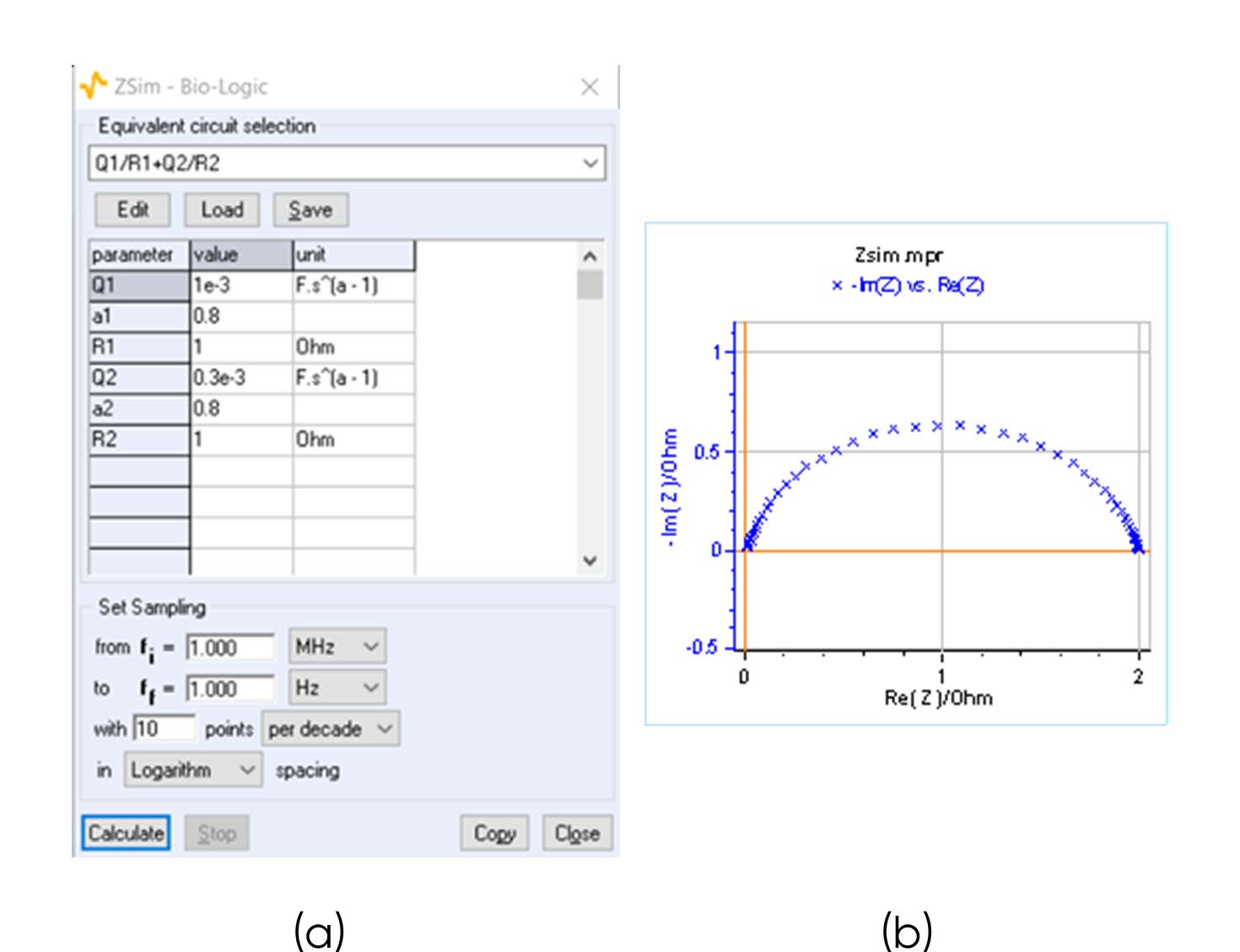

 Рисунок 1: а) Параметры, использованные для моделирования диаграммы Найквиста эквивалентной схемы Q1/R1 + Q2/R2, показанной в б)

Рисунок 1: а) Параметры, использованные для моделирования диаграммы Найквиста эквивалентной схемы Q1/R1 + Q2/R2, показанной в б)



fig 2 fitting results obtained when fitting the impedance data shown in fig b

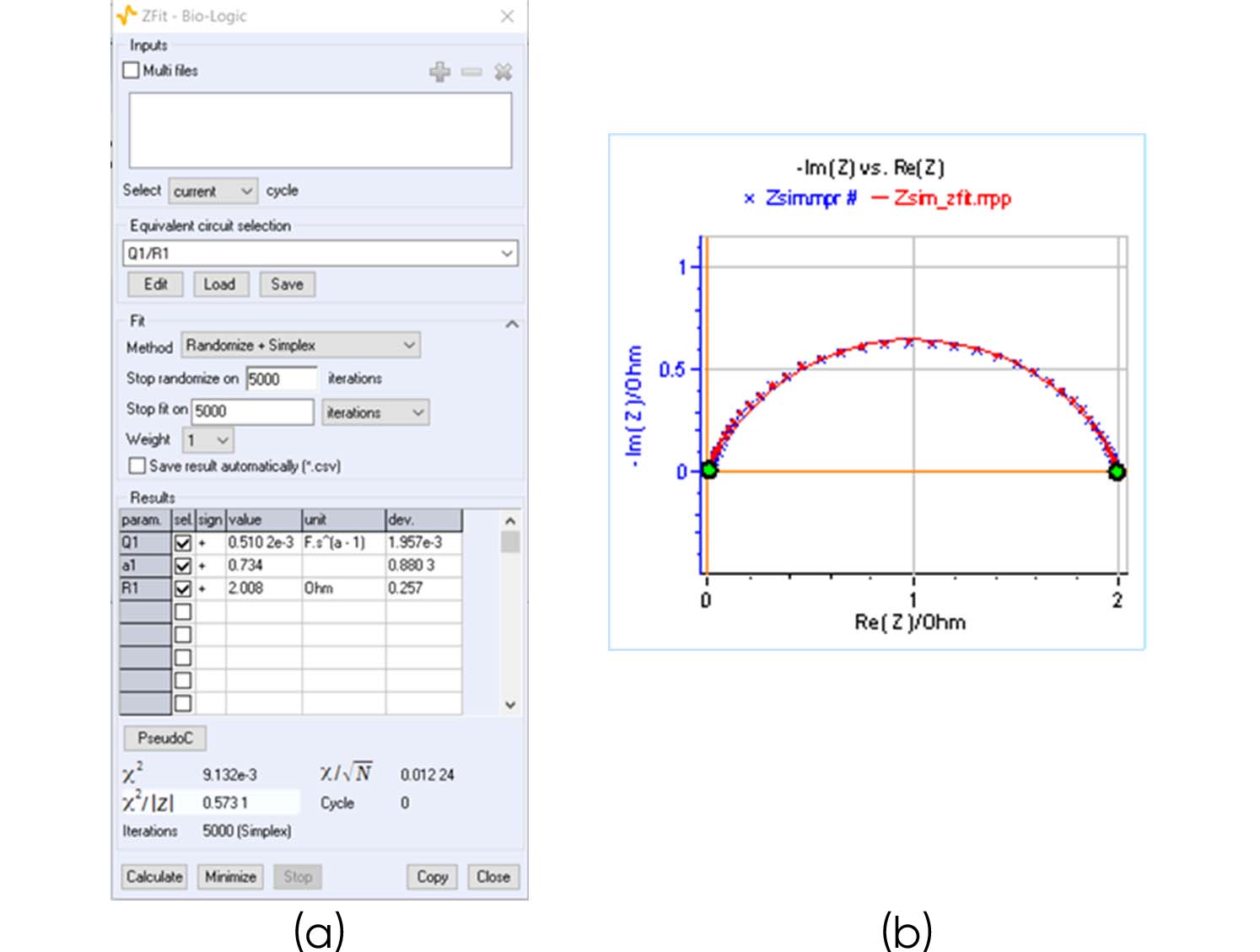

Рисунок 2: а) Результаты подгонки, полученные при подгонке данных импеданса, показанных на рис. 1b, с Q1/R1 в качестве эквивалентной схемы. b) Подогнанная диаграмма импеданса.



Применяя анализ распределения временной релаксации, например, используя бесплатное программное обеспечение DRTtools, разработанное доктором Ваном, становится возможным построение рис. 3, на котором показатели импеданса с рис. 1б отображены как магнитуда G(τ) в зависимости от периода релаксации. Факто того, что мы можем увидеть два пика указывает на наличие двух временных констант, то есть на то, что система состоит из двух Q/Rs и в ней нет ни одного Q/R.

figure 3 numerical drt for the impedance results shown in fig

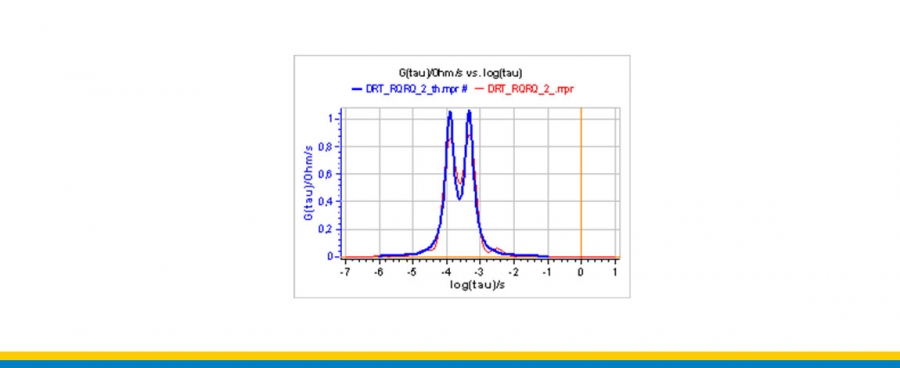

Рисунок 3: Численный DRT для результатов импеданса, показанных на рис. 1b.



В левой части рис. 4 показаны графики импеданса Найквиста для эквивалентной схемы Q1/R1+Q2/R2, а в правой – соответствующие графики DRT (распределения временной релаксации) для различных соотношений τ1/τ2, в которых τ=(RQ)(1/α), это так называемый параметр дисперсии, а R выбираются одинаково для двух схем Q/R, как это показано на рис. 1а, и только Q2 изменяется.

От τ1/τ2=3,98 график Найквиста для параметров импеданса отображается в виде одиночного сжатого полукруга, тогда как график распределения временной релаксации показывает два пика.

ldrt1

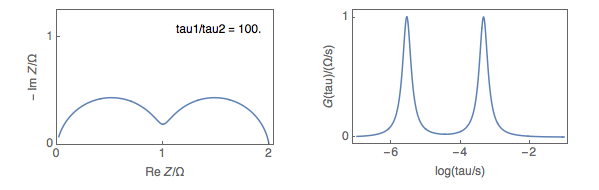

Рисунок 4: графики импеданса Найквиста эквивалентной схемы Q1/R1+Q2/R2 и справа соответствующие
графики DRT для различных т1/тотношения.



Каждая R/C-схема обладает конечным пределом импеданса, в моменты, когда частоты стремятся к нолю либо к +бесконечности. Поэтому методику анализа распределения временной релаксации можно успешно применить только к показателям, отображающим такие же характеристики.

Если показатели демонстрируют индуктивное поведение, как на низких, так и на высоких частотах, или система находится под управлением полубесконечной или ограниченной диффузией на более низких частотах, эти нежелательные данные необходимо отбросить. Только тогда метод анализа распределения временной релаксации сможет корректно работать и обеспечить объективность получаемых с его помощью результатов. Для этого в программе DRTtools предусмотрена возможность учета индуктивных данных.

Анализ распределения временной релаксации наилучшим образом подходит для исследований в области топливных элементов. В них низкочастотные процессы обычно возникают под воздействием диффузии/конвекции и обладают конечным пределом импеданса на низких частотах.

Важно учитывать, что методики анализа распределения временной релаксации (DRT) имеется еще одно существенное ограничение. Она требует инверсии числовой матрицы и результаты ее применения могут сильно зависеть от выбранного способа выполнения инверсии.
