Аппаратура для электрофизиологических исследований

05 фев 2020г.

Электрофизиология – это раздел физиологии, который изучает электрические явления, происходящие в человеческом организме при различных видах деятельности. Сегодня электрофизиология является методической базой для различных разделов психологии, медицины, физиологии и биофизики. Помогает в изучении данного направления специальная электрофизиологическая установка. Её блок-схема выглядит следующим образом.

Экспериментальный стол

Предназначен для размещения оборудования, используемого во время эксперимента. Чаще всего, чтобы оно работало максимально стабильно, устанавливают антивибрационные столы, которые защищают от любых видов вибраций:

  • проезжающие на улице автомобили;
  • метро или трамваи;
  • строительные работы;
  • работающая система вентиляции;
  • обогрев здания.

Для человека они незаметны, и не играют никакой роли. Но для техники они весьма ощутимы, и мешают проводить патч-кламп эксперименты, делать микроинъекции, взвешивать на аналитических весах, работать с микроскопом. Нередко антивибрационные столы оснащены камерами Фарадея, которые в свою очередь защищают оборудование от электромагнитных помех.

Ресурс 32d min

Микроскоп

Чаще всего работы по отведению биопотенциалов проводятся под микроскопом. Это объясняется тем, что объект исследования имеет очень малые размеры. Сегодня практически все ведущие производители микроскопов выпускают специальные модели, предназначенные для электрофизиологии. Они имеют гриф – электрофизиологическая станция, и оснащены всем необходимым дополнительным оборудованием для комфортной работы с живыми препаратами. При этом их можно модифицировать, в зависимости от того, какая задача стоит перед конкретным исследованием.

Камера

Под этим понятием имеется ввиду помещение, где происходит исследование. Камера отвечает всем необходимым условиям жизнедеятельности объекта. Для специальных тестов используется термостатируемая камера. Она снабжена датчиками для измерения температуры и других параметров физиологических растворов. Также она может быть полностью звукоизолирующей, не пропускать свет, магнитные волны и т.д.

Дополнительное преимущество – камера обеспечивает механическую фиксацию образца, а также может быть оснащена дополнительными приспособлениями для смены либо подачи жидкости. Для более простых экспериментов используется более простая чашка Петри.

Система перфузии

Чтобы поддерживать жизнедеятельность объекта исследований и подавать экспериментальный раствор, используется система перфузии. Всего существует несколько вариантов схем их построения. Чаще всего их конструируют сами экспериментаторы. На данный момент самые удачные схемы реализованы коммерчески, и их можно найти в широком доступе.

Усилитель

Это специальное устройство, которое позволяет регистрировать и усиливать биопотенциалы. Всего существует несколько основных видов такого оборудования. Выбирать необходимый вариант нужно исходя от подхода решения определенной задачи.

Некоторые модели усилителей позволяют проводить несколько видов измерений, но в рамках той методики, для которой он разрабатывался. Увы, но на сегодня не существует универсальных усилителей, которые могли бы решать любые поставленные задачи электрофизиологии. Поэтому выбор нужного усилителя – это сложная и серьезная задача для каждого специалиста.

Сегодня доступен широкий выбор усилителей от различных производителей. Всего же можно выделить несколько основных классов данного оборудования:

  • patc-clam;
  • внутриклеточные усилители;
  • потенциостаты;
  • для внеклеточных исследований.

Ресурс 12d min 1

Полярограф

Весьма распространённый прибор среди химиков и биологов. Другие названия полярографа – потенциостат или гальваностат. Он позволяет измерять предельный ток или напряжение, величина которых зависит от концентрации исследуемого вещества. Чтобы определить предельные значения, проводится полный анализ кривой зависимости силы тока от поданного напряжения, либо зависимость напряжения от пропускаемого тока. Кривая, полученная опытным путем, называется полярограмма. Исследуя её, можно проследить, как протекают различные химические реакции, в том числе и процессы, происходящие в живых организмах. Полярографы имеют очень важное значение в изучении источников питания и коррозии различных металлов.

Микроманипулятор

Это специальное устройство, которое предназначено для позиционирования микроэлектрода, пипетки, микроинструментов с точностью от 0,1 микрометра. Выбирая манипулятор, нужно руководствоваться точностью, с которой вам потребуется позиционировать микроинструмент во время исследований. Также следует обращать внимание на тот момент, насколько удобно будет пользоваться инструментом: выполнять замену микроэлектродов, позиционировать их в рабочей зоне и т.д. Также немаловажный момент – вид крепления микроманипулятора на рабочем столе.

Всего же манипуляторы делятся по принципу действия. Они могут быть:

  • механическими;
  • моторизированными;
  • гидравлическими;
  • пьезоманипуляторы.

Сегодня на рынке можно найти огромное количество различных типов микроманипуляторов от разных производителей. Цены на них варьируются в широком диапазоне, поэтому можно приобрести именно ту модель, которая соответствует вашему бюджету. Со многими задачами могут справиться недорогие, более простые механические модели микроманипуляторов.

Блок стимуляции

Данное оборудование имеет второе название – электрофизиологический стимулятор. Благодаря ему можно генерировать сигналы, являющиеся внешними стимулами для вызова реакций у исследуемого объекта. Блок состоит из изолирующей головки и генератора импульсов.

Генератор может создавать как одиночные импульсы, так и их потоки. Они в свою очередь поступают на изолирующую головку, после чего подаются на объект.

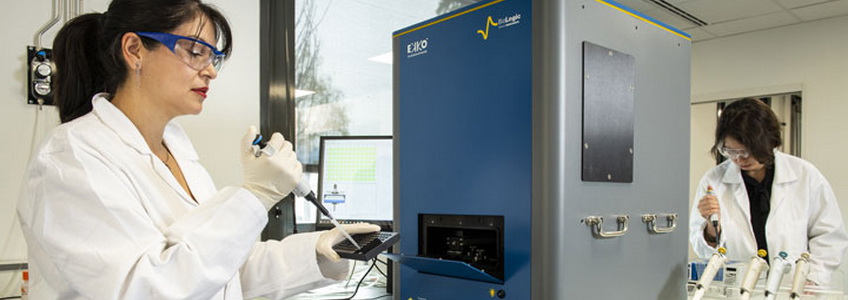

spectrometers cd lab min

Блок обработки

Чаще всего он состоит из компьютера с устройствами ЦАП и АЦП. Он позволяет обеспечить выделение полезного сигнала из шума, а также накапливает, суммирует, усредняет биологические активности объекта.

Технические возможности современных компьютеров и дополнительных устройств позволяют решить широкий спектр электрофизиологических задач. Однако, лимитирующим фактором может выступить программное обеспечение. Поэтому при выборе блока обработки нужно особое внимание уделить ПО, которое идет в комплекте, а также на его возможности.
